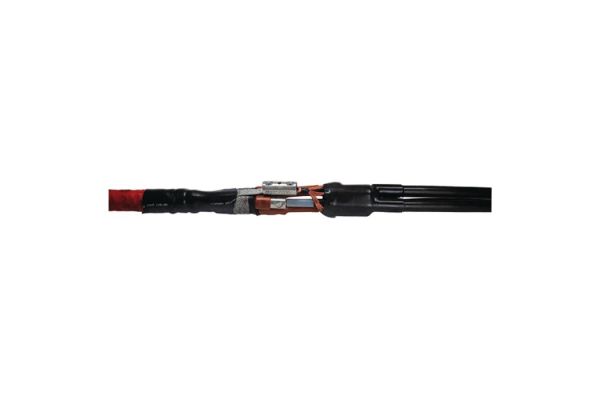

SMHSV3-1 120-240 MS6
3-Leiter-Verbindungsmuffe
für drei 1-Leiter-Kunststoffkabeln bis 7,2 kV
Art. Nr.
369133
| Produktfamilie | SMHSV3-1...MS6 |
|---|---|
| Hauptbeschreibung | 3-Leiter-Verbindungsmuffe |
| Zusatzbeschreibung | für drei 1-Leiter-Kunststoffkabeln bis 7,2 kV |
| Familienbeschreibung | Verbindungsmuffen SMHSV3-1...MS6 eignen sich zum Verbinden von 3-Leiter-Kunststoffkabeln (PVC, PE, VPE, EPR) ohne äussere Leitschicht mit drei 1-Leiter-Kunststoffkabeln (PVC, PE, VPE, EPR). Sie ermöglichen das Verbinden von Kabeln verschiedener Querschnitte und Leitermaterialien auch bei unterschiedlicher Kabelkonstruktion. Mit Schraubverbindern. |
| Eigenschaften | Kompakte Abmessungen, Großer Querschnittsbereich, Sofort betriebsbereit, Hohe mechanische Festigkeit, Schnelle, einfache und sichere Montage, Mehrbereichsanwendung durch integrierten Schraubverbinder |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 3,6/6 (7,2) kV - 3,8/6,6 (7,2) kV |
|---|---|
| Länge L | 750 mm |
| Nennquerschnitt Kunststoffkabel unarmiert / armiert min | 120 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert / armiert max | 240 mm² |
| Lieferumfang | Dickwandiger Warmschrumpf-Außenschlauch mit thermoplastischem Kleber, Innenmantelmuffe, Kupfergewebeband, Schraubverbinder, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39173900 | ||
| EAN/GTIN | 4010311179872 | ||
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 12 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 865 | 865 | 1200 |
| Breite (mm) | 369 | 369 | 800 |
| Höhe (mm) | 170 | 170 | 1130 |
| Nettogewicht (kg) | 4,645 | 4,645 | 55,74 |
| Bruttogewicht (kg) | 4,645 | 4,645 | 73,94 |
