T 1 GG

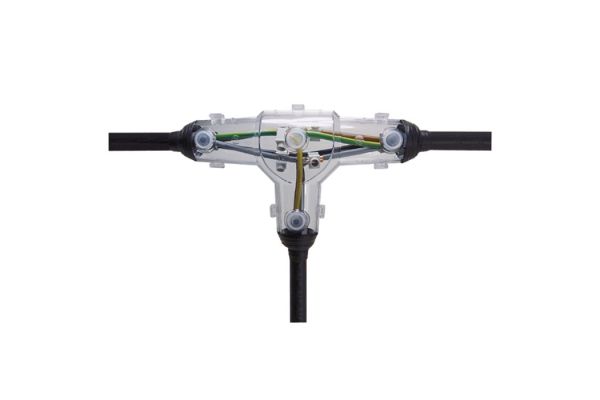

Gießharz-Abzweigmuffe
für Kunststoffkabel
Art. Nr.
353846
| Produktfamilie | T...GG |
|---|---|
| Produktfamilie | T...GG |
| Hauptbeschreibung | Gießharz-Abzweigmuffe |
| Zusatzbeschreibung | für Kunststoffkabel |
| Familienbeschreibung | Universell verwendbar zum Abzweigen von Kabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT) ohne und mit konzentrischem Leiter. Mit hydrolysebeständigem PUR-Gießharz GG. Geeignet für Einzelabzweigklemmen auf Kupfer- und Aluminiumleiter. |
| Optionales Zubehör | Schraub-Abzweigklemme AK (siehe Verbindungstechnik), Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör), Kabelabzweigklemme KP (siehe Verbindungstechnik), Freileitungsklemme FK (siehe Verbindungstechnik) |
| Eigenschaften | Kompakte Abmessungen, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage, Große Einfüllöffnung für leichten Verguss |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L | 240 mm |
| Breite B | 138 mm |
| Höhe H | 60 mm |
| Durchmesser D | 50 mm |
| Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 3x max | 10 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 3x max | 10 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 4x max | 6 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 4x max | 6 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 5x max | 4 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 5x max | 4 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max | 6 mm² |
| Durchmesser Kabel max | 22 mm |
| Lieferumfang | Einfüll- und Entlüftungstrichter, Hydrolysebeständiges PUR-Gießharz GG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 24 Monate | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN/GTIN | 4010311171173 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Schachtel | Pal. EW |
| Basismenge | 1 | 1 | 198 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 235 | 235 | 1200 |
| Breite (mm) | 191 | 191 | 800 |
| Höhe (mm) | 85 | 85 | 1130 |
| Nettogewicht (kg) | 0,927 | 0,927 | 183,546 |
| Bruttogewicht (kg) | 0,927 | 0,927 | 201,746 |
