PC 5 GG

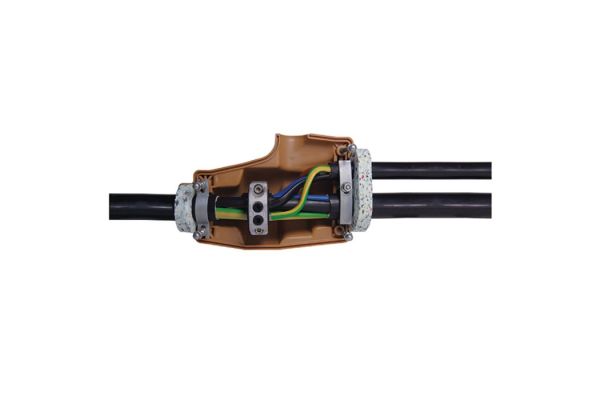

Gießharz-Abzweigmuffe
mit Zugentlastung für Kunststoff- und Papier-Massekabel
Art. Nr.
335566
| Produktfamilie | P...GG |
|---|---|
| Hauptbeschreibung | Gießharz-Abzweigmuffe |
| Zusatzbeschreibung | mit Zugentlastung für Kunststoff- und Papier-Massekabel |
| Familienbeschreibung | Universell verwendbar zum Abzweigen von Kabeln mit Isolierungen aus PVC, PE, VPE und Papier (z. B. N(A)YY, N(A)KBA, GN-CLN, TT) ohne und mit konzentrischem Leiter sowie papierisolierten Kabeln. Mit hydrolysebeständigem PUR-Gießharz GG. Geeignet für Kabelabzweigklemmen auf Kupfer- und Aluminiumleiter. |
| Optionales Zubehör | Für Grösse 2…4 Kabelabzweigklemme KP (siehe Verbindungstechnik), Für Größe 5…7 Kabelabzweigklemme HE 1/70/150 (siehe Verbindungstechnik), Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör) |
| Eigenschaften | Kompakte Bauweise, Integrierte Zugentlastung, Hochwertige, braune, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage, Große Einfüllöffnung für leichten Verguss, Integrierte Zugentlastung |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L | 392 mm |
| Höhe H | 210 mm |
| Durchmesser D | 130 mm |
| Durchmesser Kabel Hauptkabel min | 35 mm |
| Durchmesser Kabel Hauptkabel max | 54 mm |
| Durchmesser Kabel Abzweigkabel min | 20 mm |
| Durchmesser Kabel Abzweigkabel max | 36 mm |
| Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 4x min | 95 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 4x max | 185 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 4x min | 16 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 4x max | 50 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x min | 95 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max | 150 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x min | 95 mm² |
| Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max | 150 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x min | 16 mm² |
| Nennquerschnitt Abzweigkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max | 50 mm² |
| Lieferumfang | Dichtungen, Hydrolysebeständiges PUR-Gießharz GG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Kunststoff-Formschale mit integrierter Zugentlastung, Sechskantschrauben und Muttern, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 24 Monate | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN/GTIN | 4010311165042 | ||
| Verpackungstyp | Stück | Schachtel | Pal. EUR |
| Inhaltsmenge | 1 | 1 | 20 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 723 | 723 | 1200 |
| Breite (mm) | 233 | 233 | 800 |
| Höhe (mm) | 230 | 230 | 1130 |
| Nettogewicht (kg) | 6,688 | 6,688 | 133,76 |
| Bruttogewicht (kg) | 6,688 | 6,688 | 162,76 |
