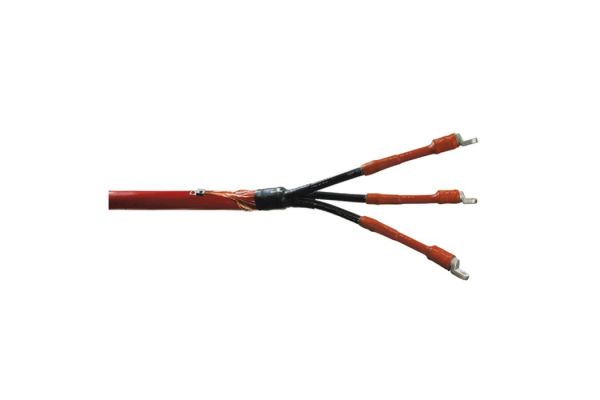

CHESK-3I(A) 24kV 25-95
3-Leiter-Innenraum-Endverschluss
mit Schraubkabelschuhen für 3-Leiter-Kunststoffkabel
Art. Nr.
309806
| Produktfamilie | CHESK-3I(A) |
|---|---|
| Hauptbeschreibung | 3-Leiter-Innenraum-Endverschluss |
| Zusatzbeschreibung | mit Schraubkabelschuhen für 3-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Endverschlüsse CHESK-3I(A) eignen sich für alle 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Mit Schraubkabelschuhen. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik) |
| Eigenschaften | Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Innenraum |
| Spannungsebenen | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 600 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 17,3 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 85 mm |
| Nennquerschnitt 17,5 kV min | 25 mm² |
| Nennquerschnitt 17,5 kV max | 95 mm² |
| Nennquerschnitt 24 kV min | 25 mm² |
| Nennquerschnitt 24 kV max | 95 mm² |
| Lieferumfang | Aufteilkappe, kriechstromfester Warmschrumpfschlauch, mittelwandiger Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, Bindedraht, Dichtband, Montagekleinmaterial, Schraubkabelschuhe, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311164601 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 84 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 435 | 435 | 1200 |
| Breite (mm) | 175 | 175 | 800 |
| Höhe (mm) | 175 | 175 | 1130 |
| Nettogewicht (kg) | 1,721 | 1,721 | 144,564 |
| Bruttogewicht (kg) | 1,721 | 1,718 | 162,512 |
