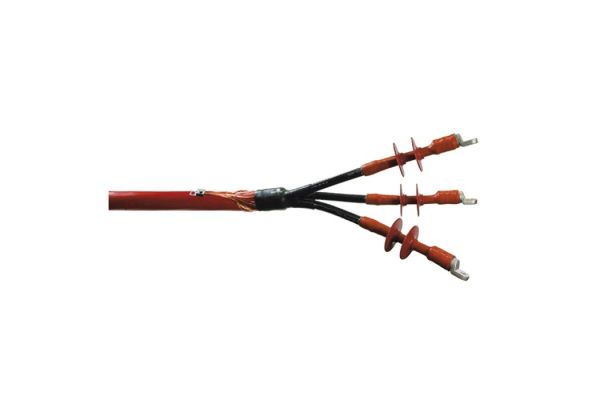

CHESK-3F(A) 36kV 240-400
3-Leiter-Freiluft-Endverschluss
mit Schraubkabelschuhen für 3-Leiter-Kunststoffkabel
Art. Nr.
309583
| Produktfamilie | CHESK-3F(A) |
|---|---|
| Produktfamilie | CHESK-3F(A) |
| Hauptbeschreibung | 3-Leiter-Freiluft-Endverschluss |
| Zusatzbeschreibung | mit Schraubkabelschuhen für 3-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Endverschlüsse CHESK-3F(A) eignen sich für alle 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Mit Schraubkabelschuhen. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik) |
| Eigenschaften | Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Freiluft |
| Spannungsebenen | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 1200 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 27,3 mm |
| Anzahl Schirme je Phase | 4 Stück |
| Durchmesser Schirm | 115 mm |
| Nennquerschnitt 36 kV min | 240 mm² |
| Nennquerschnitt 36 kV max | 400 mm² |
| Lieferumfang | Aufteilkappe, kriechstromfester Warmschrumpfschlauch, mittelwandiger Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, Bindedraht, Dichtband, Montagekleinmaterial, Schraubkabelschuhe, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311165080 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 12 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 720 | 720 | 1200 |
| Breite (mm) | 155 | 155 | 800 |
| Höhe (mm) | 140 | 140 | 1130 |
| Nettogewicht (kg) | 4,02 | 4,02 | 48,24 |
| Bruttogewicht (kg) | 4,02 | 4,02 | 66,44 |
