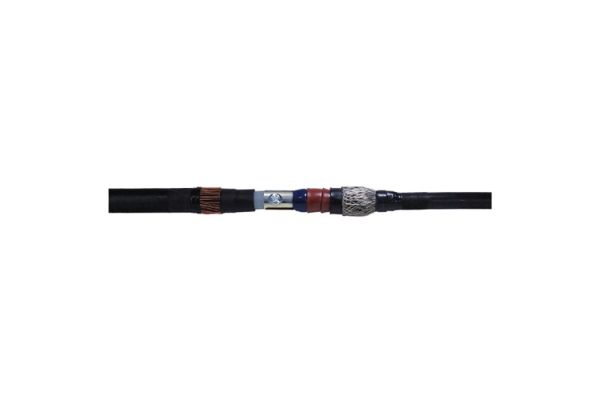

CHM 24kV 150-300 V
1-Leiter-Verbindungsmuffe
mit Schraubverbinder für 1-Leiter-Kunststoffkabel
Art. Nr.
293634
| Produktfamilie | CHM...V |
|---|---|
| Produktfamilie | CHM...V |
| Hauptbeschreibung | 1-Leiter-Verbindungsmuffe |
| Zusatzbeschreibung | mit Schraubverbinder für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Verbindungsmuffen CHM...V eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR). Sie ermöglichen das Verbinden von Kabeln verschiedener Querschnitte und Leitermaterialien auch bei unterschiedlichen Kabelkonstruktionen hinsichtlich Leitschicht (graphitiert, abzieh- oder abschälbar) und Schirmgestaltung (Kupferdraht- oder Bandschirm). Mit Schraubverbinder. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Eigenschaften | Sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Sowohl für Cu- als auch für AI-Leiter, Für alle Kabel mit Kupferdraht- oder Bandschirm, Großer Leitungs- und Kabelquerschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit, Mehrbereichsanwendung durch integrierten Schraubverbinder |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle, Leerrohre |
| Spannungsebenen | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 700 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 23,1 mm |
| Nennquerschnitt 24 kV min | 150 mm² |
| Nennquerschnitt 24 kV max | 300 mm² |
| Lieferumfang | Dickwandige Warmschrumpf-Isolierschläuche, Dickwandiger Warmschrumpf-Außenschlauch mit thermoplastischem Kleber, Silikon-Feldsteuerelemente, Kupfergewebeschlauch, Rollfedern, Schraubverbinder, Feldsteuerndes blaues Füllband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39269097 | ||
| EAN/GTIN | 4010311151878 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 42 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 730 | 730 | 1200 |
| Breite (mm) | 165 | 165 | 800 |
| Höhe (mm) | 157 | 157 | 1130 |
| Nettogewicht (kg) | 2,227 | 2,227 | 93,534 |
| Bruttogewicht (kg) | 2,227 | 2,227 | 111,734 |
