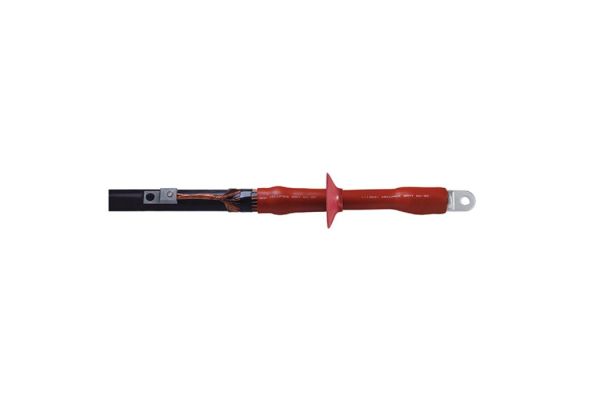

CHESK-I 12kV 25-95
1-Leiter-Innenraum-Endverschluss
mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel
Art. Nr.
290443
| Produktfamilie | CHESK-I |
|---|---|
| Hauptbeschreibung | 1-Leiter-Innenraum-Endverschluss |
| Zusatzbeschreibung | mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Endverschlüsse CHESK-I eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Mit Schraubkabelschuhen für Hauptleiter und Kupferdrahtschirm. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik) |
| Eigenschaften | Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Innenraum |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 300 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 12,6 mm |
| Nennquerschnitt 12 kV min | 25 mm² |
| Nennquerschnitt 12 kV max | 95 mm² |
| Lieferumfang | kriechstromfester Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, Schraubkabelschuhe, 1 Satz für 3 Phasen, Dichtband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311149516 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 84 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 380 | 380 | 1200 |
| Breite (mm) | 193 | 193 | 800 |
| Höhe (mm) | 132 | 132 | 1130 |
| Nettogewicht (kg) | 1,552 | 1,552 | 130,368 |
| Bruttogewicht (kg) | 1,552 | 1,541 | 147,644 |
