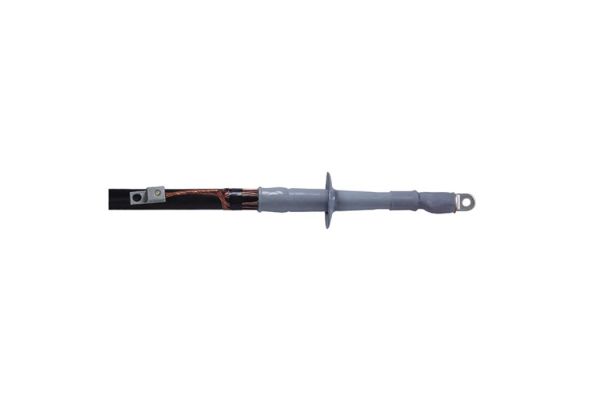

CAESK-I 17kV 150-240
1-Leiter-Innenraum-Aufschiebe-Endverschluss
mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel
Art. Nr.
289952
| Produktfamilie | CAESK-I |
|---|---|
| Hauptbeschreibung | 1-Leiter-Innenraum-Aufschiebe-Endverschluss |
| Zusatzbeschreibung | mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Contrax Endverschlüsse CAESK-I eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Draht- oder Bandschirm). Mit Schraubkabelschuhen. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik) |
| Eigenschaften | Schnelle, einfache und sichere Montage durch Silikon-Aufschiebe-Komponenten, Großer Querschnittsbereich, Sofort betriebsbereit |
| Anwendungen | Innenraum |
| Spannungsebenen | U0/U (Um) 8,7/15 (17,5) kV |
|---|---|
| Prüfnormen | DIN VDE 0278-629-1 |
| Länge L | 330 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 23,1 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 93 mm |
| Nennquerschnitt 17,5 kV min | 150 mm² |
| Nennquerschnitt 17,5 kV max | 240 mm² |
| Lieferumfang | 3 x 1-teilige aufschiebbare Silikon-Endverschlüsse mit integrierter Feldsteuerung, Silikonschlauch, Schraubkabelschuhe für Hauptleiter, Dichtband, Montagekleinmaterial, Montageanleitung |
|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig |
| Ursprungsland | Deutschland |
| Zolltarifnummer | 85469090 |
| EAN/GTIN | 4010311149318 |
| Alternativmenge | 1 |
| Alternativmengeneinheit | Stück |
| Basismenge | 1 |
| Basismengeneinheit | Stück |
| Länge (mm) | 0 |
| Breite (mm) | 0 |
| Höhe (mm) | 0 |
| Nettogewicht (kg) | 1,599 |
| Bruttogewicht (kg) | 1,599 |
