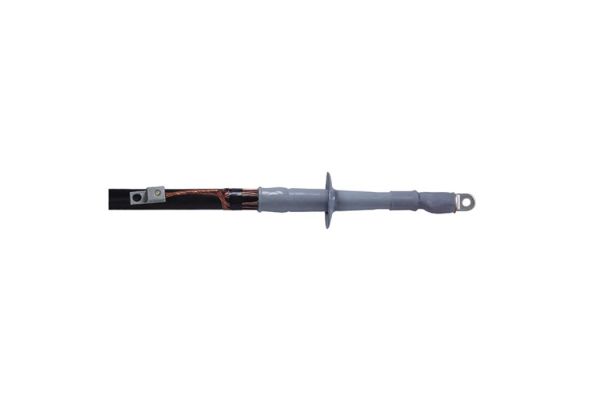

CAESK-I 12kV 300-400
1-Leiter-Innenraum-Aufschiebe-Endverschluss
mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel
Art. Nr.
289948
| Produktfamilie | CAESK-I |
|---|---|
| Hauptbeschreibung | 1-Leiter-Innenraum-Aufschiebe-Endverschluss |
| Zusatzbeschreibung | mit Schraubkabelschuh für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Contrax Endverschlüsse CAESK-I eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Draht- oder Bandschirm). Mit Schraubkabelschuhen. |
| Eigenschaften | Schnelle, einfache und sichere Montage durch Silikon-Aufschiebe-Komponenten, Großer Querschnittsbereich, Sofort betriebsbereit |
| Anwendungen | Innenraum |
| Familien Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik) |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 340 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 26,6 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 93 mm |
| Nennquerschnitt 12 kV min | 300 mm² |
| Nennquerschnitt 12 kV max | 400 mm² |
| Lieferumfang | 3 x 1-teilige aufschiebbare Silikon-Endverschlüsse mit integrierter Feldsteuerung, Silikonschlauch, Schraubkabelschuhe für Hauptleiter, Dichtband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN-UPC | 4010311149271 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 36 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge | 420 | 420 | 1200 |
| Breite | 250 | 250 | 800 |
| Höhe | 140 | 140 | 1130 |
| Abmessungseinheit | Millimeter | Millimeter | Millimeter |
| Volumen | 14,7 | 14,7 | 1084,8 |
| Volumeneinheit | Kubikdezimeter | Kubikdezimeter | Kubikdezimeter |
| Nettogewicht | 1,946 | 1,946 | 70,056 |
| Bruttogewicht | 1,946 | 1,946 | 88,256 |
| Gewichtseinheit | Kilogramm | Kilogramm | Kilogramm |
