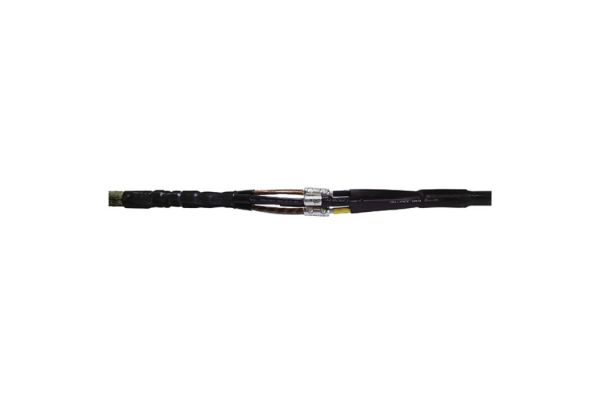

SMHSV4 50-150 Pb-RF
Warmschrumpf-Übergangsmuffe
mit Schraubverbinder und lötfreier Erdseilverbindung
Art. Nr.
268324
| Produktfamilie | SMHSV4…Pb-RF |
|---|---|
| Hauptbeschreibung | Warmschrumpf-Übergangsmuffe |
| Zusatzbeschreibung | mit Schraubverbinder und lötfreier Erdseilverbindung |
| Familienbeschreibung | Universell verwendbar zum Übergang von Kabeln mit Papierisolierung auf Kabel mit Isolierungen aus PVC, PE und VPE, z. B. NAKLEY, N(A)KBA auf N(A)YY. Mit Schraubverbindern mit Abreißkopfschraube, geeignet für Aluminium- und Kupferleiter. |
| Eigenschaften | Kompakte Abmessungen, Großer Leitungs- und Kabelquerschnittsbereich, Beständig gegen chemische Einflüsse, Beständig gegen Erdalkalien, Stabilisiert gegen UV-Strahlen, Frei von lackbenetzungsstörenden Substanzen, Halogenfrei, Querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle, Leerrohre |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L1 | 1000 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x min | 50 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 150 mm² |
| Nennquerschnitt Papier-Massekabel NAKLEY pro Ader 3x min | 50 mm² |
| Nennquerschnitt Papier-Massekabel NAKLEY pro Ader 3x max | 150 mm² |
| Nennquerschnitt Papier-Massekabel N(A)KBA pro Ader 4x min | 50 mm² |
| Nennquerschnitt Papier-Massekabel N(A)KBA pro Ader 4x max | 120 mm² |
| Lieferumfang | Außenmuffe, Innenmuffen, Aderisolierschläuche, Erdseil, Rollfeder, Aufteilkappe, Schraubverbinder mit Abreißkopfschrauben, Reinigungstuch, Schmirgelleinen, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39173900 | ||
| EAN/GTIN | 4010311148281 | ||
| Verpackungstyp | Stück | Beutel1 | Pal. EUR |
| Inhaltsmenge | 1 | 1 | 30 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 1018 | 1018 | 1200 |
| Breite (mm) | 195 | 195 | 800 |
| Höhe (mm) | 110 | 110 | 770 |
| Nettogewicht (kg) | 1,601 | 1,601 | 48,03 |
| Bruttogewicht (kg) | 1,601 | 1,601 | 77,03 |
