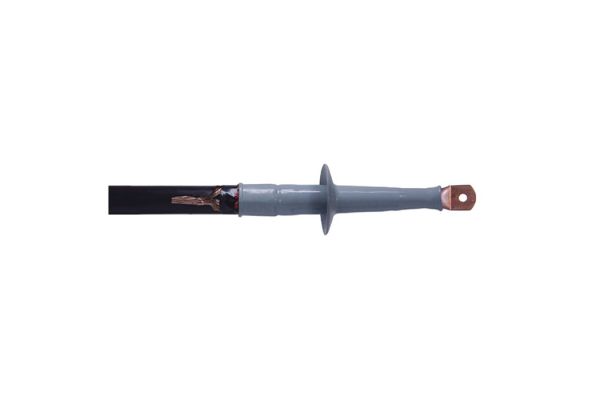

CAE-I 24kV 35-120
1-Leiter-Innenraum-Aufschiebe-Endverschluss
für 1-Leiter-Kunststoffkabel
Art. Nr.
199162
| Produktfamilie | CAE-I |
|---|---|
| Hauptbeschreibung | 1-Leiter-Innenraum-Aufschiebe-Endverschluss |
| Zusatzbeschreibung | für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Contrax Endverschlüsse CAE-I eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Draht- oder Bandschirm). Geeignet für Presskabelschuhe. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik), Presskabelschuhe (siehe Verbindungstechnik) |
| Eigenschaften | Schnelle, einfache und sichere Montage durch Silikon-Aufschiebe-Komponenten, Großer Querschnittsbereich, Sofort betriebsbereit |
| Anwendungen | Innenraum |
| Spannungsebenen | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 270 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 17,3 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 87 mm |
| Nennquerschnitt 24 kV min | 35 mm² |
| Nennquerschnitt 24 kV max | 120 mm² |
| Lieferumfang | 3 x 1-teilige aufschiebbare Silikon-Endverschlüsse mit integrierter Feldsteuerung, Silikonschlauch, Dichtband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311054506 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 84 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 383 | 383 | 1200 |
| Breite (mm) | 189 | 189 | 800 |
| Höhe (mm) | 132 | 132 | 1130 |
| Nettogewicht (kg) | 0,798 | 0,798 | 67,032 |
| Bruttogewicht (kg) | 0,798 | 0,798 | 85,232 |
