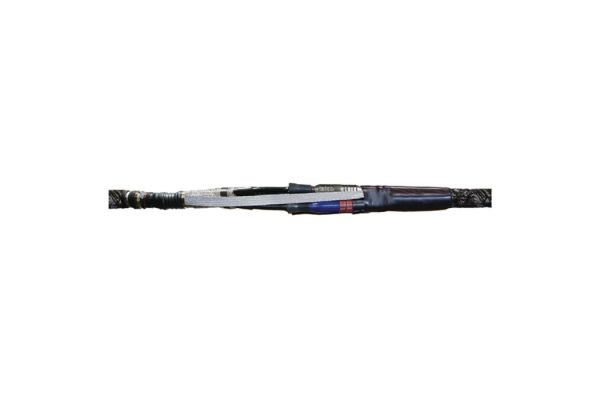

CHMPPR3 17kV 70-240
Verbindungsmuffe
für Gürtel-/Höchstädterkabel bis 17,5 kV (Haftmasse)
Art. Nr.
197659
| Produktfamilie | CHMPPR3 |
|---|---|
| Hauptbeschreibung | Verbindungsmuffe |
| Zusatzbeschreibung | für Gürtel-/Höchstädterkabel bis 17,5 kV (Haftmasse) |
| Familienbeschreibung | Hybrid-Verbindungsmuffen CHMPPR3 eignen sich sowohl für Gürtelkabel als auch für Hochstädterkabel bis 17,5 kV. Geeignet für Pressverbinder. |
| Optionales Zubehör | Pressverbinder (siehe Verbindungstechnik) |
| Eigenschaften | Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle, Leerrohre |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Prüfnormen | DIN VDE 0278-629-2 |
| Durchmesser Verbinder 12kV max | 34 mm |
| Durchmesser Verbinder 17,5kV max | 34 mm |
| Länge Verbinder 12kV max | 145 mm |
| Länge Verbinder 17,5kV max | 145 mm |
| Länge L | 1400 mm |
| Nennquerschnitt 12 kV min | 95 mm² |
| Nennquerschnitt 12 kV max | 300 mm² |
| Nennquerschnitt 17,5 kV min | 70 mm² |
| Nennquerschnitt 17,5 kV max | 240 mm² |
| Lieferumfang | Aufteilkappe, Dickwandiger Warmschrumpf-Außenschlauch mit thermoplastischem Kleber, Ölsperrschlauch, Erdseil, Warmschrumpfschläuche, Kupfergewebeband, Montagekleinmaterial, Rollfeder, Feldsteuerndes blaues Füllband, Dichtband, Flammschutzwickel, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39269097 | ||
| EAN/GTIN | 4010311051963 | ||
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 8 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 1111 | 1111 | 1200 |
| Breite (mm) | 342 | 342 | 800 |
| Höhe (mm) | 207 | 207 | 1130 |
| Nettogewicht (kg) | 6,828 | 6,828 | 54,624 |
| Bruttogewicht (kg) | 6,828 | 6,828 | 72,824 |
