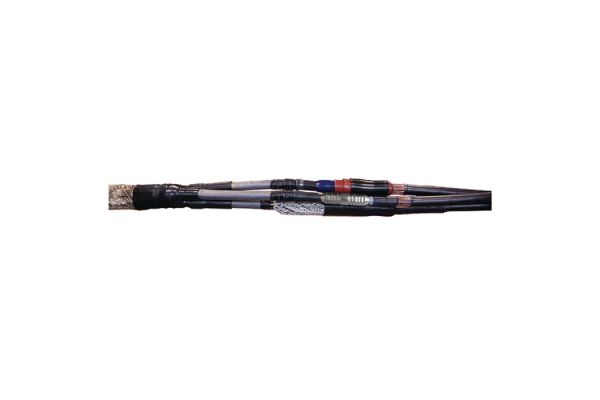

CHMP(3Pb)3-1 36kV 150-300
Übergangsmuffe
von 3-Bleimantelkabel auf drei 1-Leiter-Kunststoffkabel
Art. Nr.
197637
| Produktfamilie | CHMP(3Pb)3-1 |
|---|---|
| Hauptbeschreibung | Übergangsmuffe |
| Zusatzbeschreibung | von 3-Bleimantelkabel auf drei 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Übergangsmuffen CHMP(3Pb)3-1 für den Übergang auf drei 1-Leiter-Kunststoffkabel eignen sich für alle 3-Bleimantelkabel bis 36 kV. Durch entsprechende Polster-Sets für das Papierkabel kann der Anwendungsbereich nach unten erweitert werden. Geeignet für Pressverbinder. |
| Optionales Zubehör | Pressverbinder (siehe Verbindungstechnik) |
| Eigenschaften | Sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle, Leerrohre |
| Spannungsebenen | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Prüfnormen | DIN VDE 0278-629-2 |
| Durchmesser Verbinder 36kV max | 38 mm |
| Länge Verbinder 36kV max | 160 mm |
| Länge L | 1200 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 27,3 mm |
| Nennquerschnitt 36 kV min | 150 mm² |
| Nennquerschnitt 36 kV max | 300 mm² |
| Lieferumfang | Aufteilkappe, Dickwandiger Warmschrumpf-Außenschlauch mit thermoplastischem Kleber, Ölsperrschlauch, Silikon-Feldsteuerelemente, Erdseil, Warmschrumpfschläuche, Kupfergewebeband, Montagekleinmaterial, Rollfeder, Feldsteuerndes blaues Füllband, Dichtband, Flammschutzwickel, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39269097 | ||
| EAN/GTIN | 4010311051741 | ||
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 8 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 875 | 875 | 1200 |
| Breite (mm) | 379 | 379 | 800 |
| Höhe (mm) | 188 | 188 | 1130 |
| Nettogewicht (kg) | 7,564 | 7,564 | 60,512 |
| Bruttogewicht (kg) | 7,564 | 7,564 | 63,584 |
