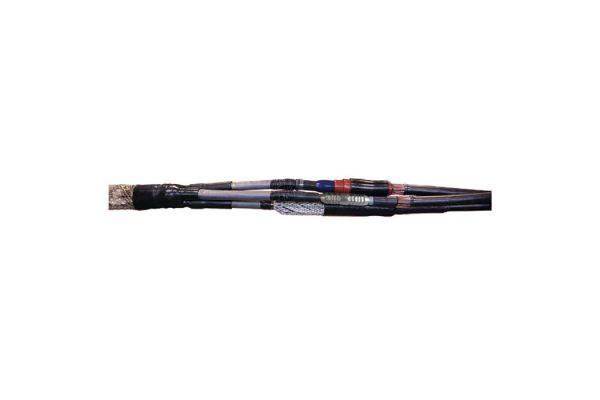

CHMP(3Pb)3-1 24kV 185-300
Übergangsmuffe
von 3-Bleimantelkabel auf drei 1-Leiter-Kunststoffkabel
Art. Nr.
197634
| Produktfamilie | CHMP(3Pb)3-1 |
|---|---|
| Hauptbeschreibung | Übergangsmuffe |
| Zusatzbeschreibung | von 3-Bleimantelkabel auf drei 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Übergangsmuffen CHMP(3Pb)3-1 für den Übergang auf drei 1-Leiter-Kunststoffkabel eignen sich für alle 3-Bleimantelkabel bis 36 kV. Durch entsprechende Polster-Sets für das Papierkabel kann der Anwendungsbereich nach unten erweitert werden. Geeignet für Pressverbinder. |
| Optionales Zubehör | Pressverbinder (siehe Verbindungstechnik) |
| Eigenschaften | Sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle, Leerrohre |
| Spannungsebenen | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Prüfnormen | DIN VDE 0278-629-2 |
| Durchmesser Verbinder 24kV max | 40 mm |
| Länge Verbinder 24kV max | 150 mm |
| Länge L | 1200 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 23,1 mm |
| Nennquerschnitt 24 kV min | 185 mm² |
| Nennquerschnitt 24 kV max | 300 mm² |
| Lieferumfang | Aufteilkappe, Dickwandiger Warmschrumpf-Außenschlauch mit thermoplastischem Kleber, Ölsperrschlauch, Silikon-Feldsteuerelemente, Erdseil, Warmschrumpfschläuche, Kupfergewebeband, Montagekleinmaterial, Rollfeder, Feldsteuerndes blaues Füllband, Dichtband, Flammschutzwickel, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39269097 | ||
| EAN/GTIN | 4010311051710 | ||
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 6 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 875 | 875 | 1200 |
| Breite (mm) | 379 | 379 | 800 |
| Höhe (mm) | 188 | 188 | 1130 |
| Nettogewicht (kg) | 7,523 | 7,523 | 45,138 |
| Bruttogewicht (kg) | 7,523 | 7,523 | 63,338 |
