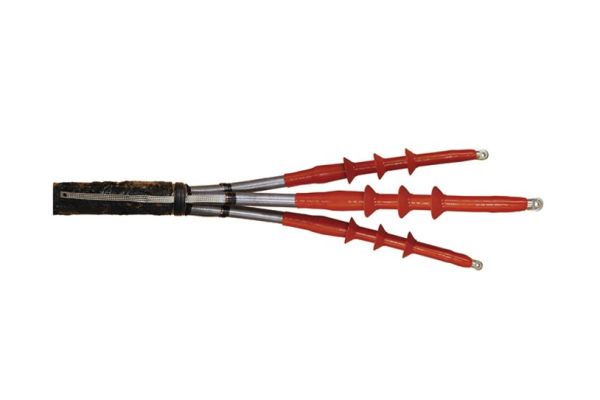

CHEP(3Pb)-3F 36kV 95-240
Freiluft-Endverschluss
für 3-Bleimantelkabel von 24 bis 36 kV (Haftmasse)
Art. Nr.
197572
| Hauptbeschreibung | Freiluft-Endverschluss |
|---|---|
| Zusatzbeschreibung | für 3-Bleimantelkabel von 24 bis 36 kV (Haftmasse) |
| Familienbeschreibung | Hybrid-Endverschlüsse CHEP(3Pb)-3F eignen sich für alle 3-Bleimantelkabel von 24 bis 36 kV (nur für Haftmassekabel). Geeignet für Press- oder Schraubkabelschuhe. |
| Hinweise | Bei Ölkabeln bitten wir um eine Anfrage. |
| Optionales Zubehör | Kabelschuhe (siehe Verbindungstechnik) |
| Eigenschaften | Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Freiluft |
| Spannungsebenen | U0/U (Um) 18/30 (36) kV - 19/33 (36) kV |
|---|---|
| Prüfnormen | DIN VDE 0278-629-2 |
| Länge L | 750 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 23,1 mm |
| Anzahl Schirme je Phase | 4 Stück |
| Durchmesser Schirm | 85 mm |
| Nennquerschnitt 36 kV min | 95 mm² |
| Nennquerschnitt 36 kV max | 240 mm² |
| Lieferumfang | Witterungsbeständige Aufteilkappe, kriechstromfester Warmschrumpfschlauch, Silikonschirme, Ölsperrschlauch, Erdseil, Rollfeder, Dichtband, Feldsteuerndes und ölsperrendes blaues Füllband, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311051208 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 42 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 730 | 730 | 1200 |
| Breite (mm) | 165 | 165 | 800 |
| Höhe (mm) | 157 | 157 | 1130 |
| Nettogewicht (kg) | 2,688 | 2,688 | 112,896 |
| Bruttogewicht (kg) | 3,067 | 3,067 | 131,096 |
