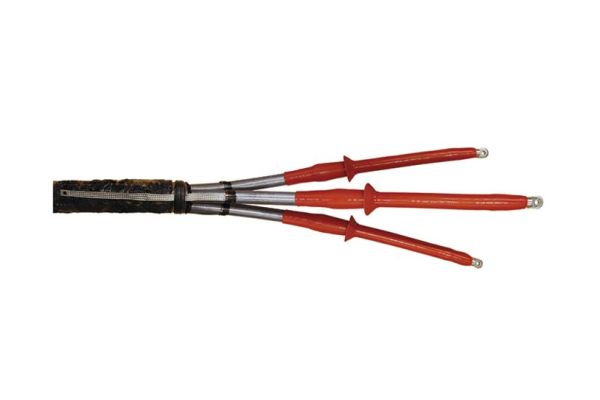

CHEP(3Pb)-3I 24kV 16-35
Innenraum-Endverschluss
für 3-Bleimantelkabel von 24 bis 36 kV (Haftmasse)
Art. Nr.
197555
| Hauptbeschreibung | Innenraum-Endverschluss |
|---|---|
| Zusatzbeschreibung | für 3-Bleimantelkabel von 24 bis 36 kV (Haftmasse) |
| Familienbeschreibung | Hybrid-Endverschlüsse CHEP(3Pb)-3I eignen sich für alle 3-Bleimantelkabel von 24 bis 36 kV (nur für Haftmassekabel). Geeignet für Press- oder Schraubkabelschuhe. |
| Hinweise | Bei Ölkabeln bitten wir um eine Anfrage. |
| Optionales Zubehör | Kabelschuhe (siehe Verbindungstechnik) |
| Eigenschaften | Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Innenraum |
| Spannungsebenen | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Prüfnormen | DIN VDE 0278-629-2 |
| Länge L | 450 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 12,2 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 80 mm |
| Nennquerschnitt 24 kV min | 16 mm² |
| Nennquerschnitt 24 kV max | 35 mm² |
| Lieferumfang | Leitfähige Aufteilkappe, kriechstromfester Warmschrumpfschlauch, leitfähige Schrumpfschläuche, Silikonschirme, Ölsperrschlauch, Erdseil, Rollfeder, Dichtband, Feldsteuerndes und ölsperrendes blaues Füllband, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311051031 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 42 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 730 | 730 | 1200 |
| Breite (mm) | 165 | 165 | 800 |
| Höhe (mm) | 157 | 157 | 1130 |
| Nettogewicht (kg) | 1,359 | 1,359 | 57,078 |
| Bruttogewicht (kg) | 1,696 | 1,696 | 75,278 |
