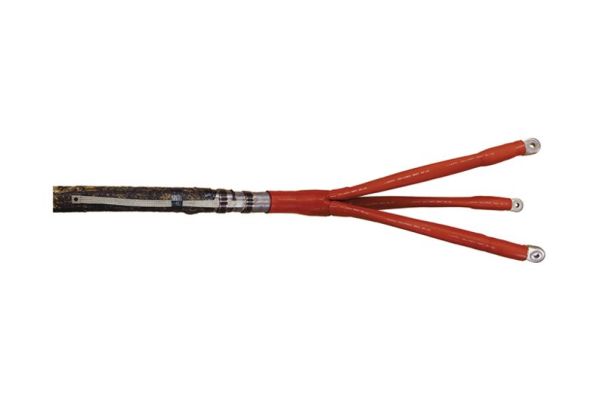

CHEP-3I 17kV 95-300
Innenraum-Endverschluss
für Gürtelkabel bis 17,5 kV (Haftmasse)
Art. Nr.
197517
Hauptbeschreibung | Innenraum-Endverschluss |
---|---|
Zusatzbeschreibung | für Gürtelkabel bis 17,5 kV (Haftmasse) |
Familienbeschreibung | Hybrid-Endverschlüsse CHEP-3I eignen sich für Gürtelkabel bis 17,5 kV (nur für Haftmassekabel). Geeignet für Press- oder Schraubkabelschuhe. |
Hinweise | Bei Ölkabeln bitten wir um eine Anfrage. |
Optionales Zubehör | Kabelschuhe (siehe Verbindungstechnik) |
Eigenschaften | Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
Anwendungen | Innenraum |
Spannungsebenen | U0/U (Um) 8,7/15 (17,5) kV |
---|---|
Prüfnormen | DIN VDE 0278-629-2 |
Länge L | 500 mm |
Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 16,5 mm |
Nennquerschnitt 12 kV min | 120 mm² |
Nennquerschnitt 12 kV max | 400 mm² |
Nennquerschnitt 17,5 kV min | 95 mm² |
Nennquerschnitt 17,5 kV max | 300 mm² |
Lieferumfang | Kriechstromfeste Aufteilkappe, kriechstromfester Warmschrumpfschlauch, Erdungsset, Montagekleinmaterial, Dichtband, Montageanleitung | ||
---|---|---|---|
Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
Ursprungsland | Deutschland | ||
Zolltarifnummer | 85469090 | ||
EAN/GTIN | 4010311050751 | ||
Verpackungstyp | Stück | Karton | Pal. EW |
Inhaltsmenge | 1 | 1 | 42 |
Mengeneinheit | Stück | Stück | Stück |
Länge (mm) | 730 | 730 | 1200 |
Breite (mm) | 165 | 165 | 800 |
Höhe (mm) | 157 | 157 | 1130 |
Nettogewicht (kg) | 1,256 | 1,256 | 52,752 |
Bruttogewicht (kg) | 1,598 | 1,598 | 70,952 |
