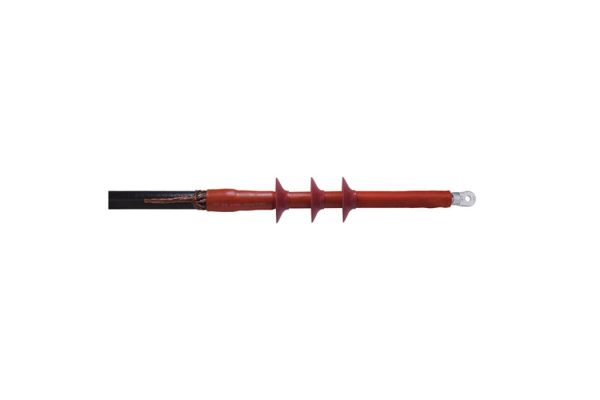

CHE-F 24kV 120-300
1-Leiter-Freiluft-Endverschluss
für 1-Leiter-Kunststoffkabel
Art. Nr.
194065
| Produktfamilie | CHE-F |
|---|---|
| Hauptbeschreibung | 1-Leiter-Freiluft-Endverschluss |
| Zusatzbeschreibung | für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Endverschlüsse CHE-F eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Geeignet für Presskabelschuhe. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik), Presskabelschuhe (siehe Verbindungstechnik) |
| Eigenschaften | Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Freiluft |
| Spannungsebenen | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 500 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 23,1 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht max | 23,1 mm |
| Anzahl Schirme je Phase | 3 Stück |
| Durchmesser Schirm | 85 mm |
| Nennquerschnitt 24 kV min | 120 mm² |
| Nennquerschnitt 24 kV max | 300 mm² |
| Lieferumfang | kriechstromfester Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, 1 Satz für 3 Phasen, Dichtband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311047041 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 42 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 727 | 727 | 1200 |
| Breite (mm) | 198 | 198 | 800 |
| Höhe (mm) | 160 | 160 | 1130 |
| Nettogewicht (kg) | 1,384 | 1,384 | 58,128 |
| Bruttogewicht (kg) | 1,384 | 1,384 | 76,328 |
