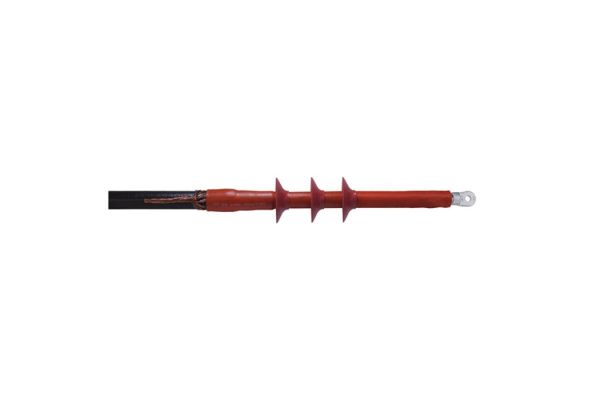

CHE-F 12kV 95-240
1-Leiter-Freiluft-Endverschluss
für 1-Leiter-Kunststoffkabel
Art. Nr.
194051
| Produktfamilie | CHE-F |
|---|---|
| Produktfamilie | CHE-F |
| Hauptbeschreibung | 1-Leiter-Freiluft-Endverschluss |
| Zusatzbeschreibung | für 1-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Endverschlüsse CHE-F eignen sich für alle 1-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Geeignet für Presskabelschuhe. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik), Presskabelschuhe (siehe Verbindungstechnik) |
| Eigenschaften | Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Freiluft |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 300 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 17,3 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht max | 17,3 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 85 mm |
| Nennquerschnitt 12 kV min | 95 mm² |
| Nennquerschnitt 12 kV max | 240 mm² |
| Lieferumfang | kriechstromfester Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, 1 Satz für 3 Phasen, Dichtband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311046914 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 84 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 380 | 380 | 1200 |
| Breite (mm) | 194 | 194 | 800 |
| Höhe (mm) | 135 | 135 | 1130 |
| Nettogewicht (kg) | 0,967 | 0,967 | 81,228 |
| Bruttogewicht (kg) | 0,967 | 0,967 | 99,428 |
