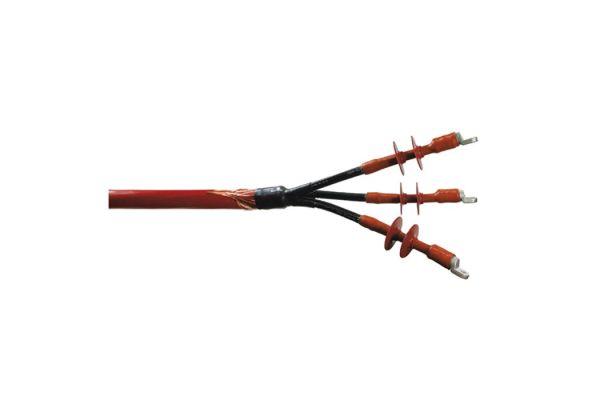

CHE-3F(A) 12kV 10-25
3-Leiter-Freiluft-Endverschluss
für 3-Leiter-Kunststoffkabel
Art. Nr.
146226
| Produktfamilie | CHE-3F(A) |
|---|---|
| Hauptbeschreibung | 3-Leiter-Freiluft-Endverschluss |
| Zusatzbeschreibung | für 3-Leiter-Kunststoffkabel |
| Familienbeschreibung | Hybrid-Endverschlüsse CHE-3F(A) eignen sich für alle 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) und Schirmgestaltungen (Kupferdraht- oder Bandschirm). Geeignet für Press- oder Schraubkabelschuhe. |
| Hinweise | Auch für Kabel Um = 7,2 kV zu verwenden, dann ist der min. Durchmesser über der Aderisolierung zu prüfen., Weitere Endverschlüsse auf Anfrage. |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik), Kabelschuhe (siehe Verbindungstechnik) |
| Eigenschaften | Für alle Anwendungsbedingungen sichere Feldsteuerung durch dauerelastische Silikon-Feldsteuerelemente, Kombination von Aufschiebe- und Warmschrumpfkomponenten, Großer Querschnittsbereich, Schnelle, einfache und sichere Montage, Sofort betriebsbereit |
| Anwendungen | Freiluft |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 6,35/11 (12) kV |
|---|---|
| Prüfnormen | CENELEC HD 629.1 |
| Länge L | 300 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 9,9 mm |
| Anzahl Schirme je Phase | 1 Stück |
| Durchmesser Schirm | 80 mm |
| Nennquerschnitt 12 kV min | 10 mm² |
| Nennquerschnitt 12 kV max | 25 mm² |
| Lieferumfang | Aufteilkappe, kriechstromfester Warmschrumpfschlauch, mittelwandiger Warmschrumpfschlauch, Silikon-Feldsteuerelemente, Silikonschirme, Dichtband, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85469090 | ||
| EAN/GTIN | 4010311023151 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Karton | Pal. EW |
| Basismenge | 1 | 1 | 84 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 435 | 435 | 1200 |
| Breite (mm) | 175 | 175 | 800 |
| Höhe (mm) | 175 | 175 | 1130 |
| Nettogewicht (kg) | 1,147 | 1,147 | 96,348 |
| Bruttogewicht (kg) | 1,147 | 1,147 | 114,548 |
