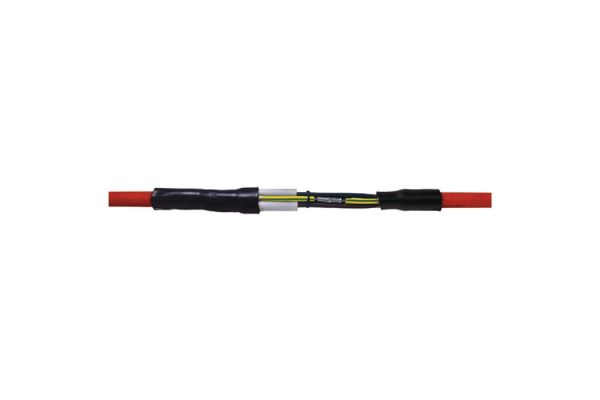

SMHC4 70-95 E90
Warmschrumpf-Verbindungsmuffe
für Kabelanlagen mit Funktionserhalt E90
Art. Nr.
145669
| Produktfamilie | SMH…E90, SMHC…E90 |
|---|---|
| Hauptbeschreibung | Warmschrumpf-Verbindungsmuffe |
| Zusatzbeschreibung | für Kabelanlagen mit Funktionserhalt E90 |
| Familienbeschreibung | Zur Verbindung von Sicherheitskabeln der Bauarten NHXH und NHXCH überall, wo diese vorgeschrieben sind, z. B. in Kraftwerken, Chemieanlagen, öffentlichen Gebäuden, Flughäfen, Tunnel, Off-shore-Anlagen, Feueralarmsystemen, Treppenhäusern, Fahrschächten. Geeignet für Pressverbinder. |
| Eigenschaften | Kompakte Abmessungen, Beständig gegen chemische Einflüsse, Beständig gegen Erdalkalien, Stabilisiert gegen UV-Strahlen, Feuerwiderstandsfähig (siehe Prüfnorm), Frei von lackbenetzungsstörenden Substanzen, Halogenfrei, Querwasserdicht, Hohe elektrische Isolationswerte, Geringe Rauchgasentwicklung |
| Anwendungen | Innenraum, Freiluft, Erdreich, Installationskanäle, Leerrohre |
| Optionales Zubehör | Pressverbinder (siehe Verbindungstechnik) |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | DIN VDE 0472-814, DIN 4102-12, IEC 60331, IEC 60332 |
| Länge L1 | 600 mm |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 4x min | 70 mm² |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max | 95 mm² |
| Lieferumfang | Außenmuffe, Innenmuffen, Isolierrohre, Reinigungstuch, Schmirgelleinen, Montageanleitung | |
|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | |
| Ursprungsland | Deutschland | |
| Zolltarifnummer | 39173900 | |
| EAN-UPC | 4010311021508 | |
| Alternativmenge | 1 | 1 |
| Alternativmengeneinheit | Stück | Beutel1 |
| Basismenge | 1 | 1 |
| Basismengeneinheit | Stück | Stück |
| Länge | 870 | 870 |
| Breite | 194 | 194 |
| Höhe | 105 | 105 |
| Abmessungseinheit | Millimeter | Millimeter |
| Volumen | 17,722 | 17,722 |
| Volumeneinheit | Kubikdezimeter | Kubikdezimeter |
| Nettogewicht | 0,746 | 0,746 |
| Bruttogewicht | 0,746 | 0,746 |
| Gewichtseinheit | Kilogramm | Kilogramm |
