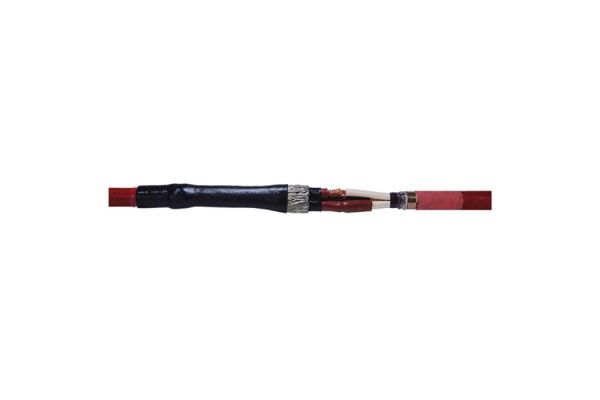

SMH3 120-300 MS6
3-Leiter-Verbindungsmuffe
für armierte 3-Leiter-Kunststoffkabel bis 7,2 kV
Art. Nr.
145635
| Produktfamilie | SMH3...MS6 |
|---|---|
| Hauptbeschreibung | 3-Leiter-Verbindungsmuffe |
| Zusatzbeschreibung | für armierte 3-Leiter-Kunststoffkabel bis 7,2 kV |
| Familienbeschreibung | Verbindungsmuffen SMH3...MS6 eignen sich für armierte 3-Leiter-Kunststoffkabel (PVC, PE, VPE, EPR) ohne äußere Leitschicht. Sie ermöglichen das Verbinden von Kabeln verschiedener Querschnitte und Leitermaterialien auch bei unterschiedlicher Kabelkonstruktion. Geeignet für Pressverbinder. |
| Optionales Zubehör | Verbinder (siehe Verbindungstechnik) |
| Eigenschaften | Kompakte Abmessungen, Großer Querschnittsbereich, Sofort betriebsbereit, Hohe mechanische Festigkeit, Schnelle, einfache und sichere Montage |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 3,6/6 (7,2) kV - 3,8/6,6 (7,2) kV |
|---|---|
| Durchmesser Verbinder max | 40 mm |
| Länge Verbinder 12kV max | 150 mm |
| Länge L | 1200 mm |
| Nennquerschnitt Kunststoffkabel armiert min | 120 mm² |
| Nennquerschnitt Kunststoffkabel armiert max | 300 mm² |
| Lieferumfang | Dickwandiger Warmschrumpf-Außenschlauch mit thermoplastischem Kleber, Innenmantelmuffe, Kupfergewebeschlauch, Rollfeder, Reinigungstuch, Schmirgelleinen, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39173900 | ||
| EAN/GTIN | 4010311004303 | ||
| Alternativmengeneinheit | Stück | Beutel1 | Pal. EW |
| Basismenge | 1 | 1 | 30 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 1260 | 1260 | 1200 |
| Breite (mm) | 220 | 220 | 800 |
| Höhe (mm) | 170 | 170 | 1700 |
| Nettogewicht (kg) | 2,177 | 2,177 | 65,31 |
| Bruttogewicht (kg) | 2,177 | 2,177 | 105,28 |
