EGA 35-4
Erdungsgarnitur für Endverschlüsse
für Kabel mit Bandschirm und/oder Armierung
Art. Nr.
143508
| Produktfamilie | EGA-E |
|---|---|
| Hauptbeschreibung | Erdungsgarnitur für Endverschlüsse |
| Zusatzbeschreibung | für Kabel mit Bandschirm und/oder Armierung |

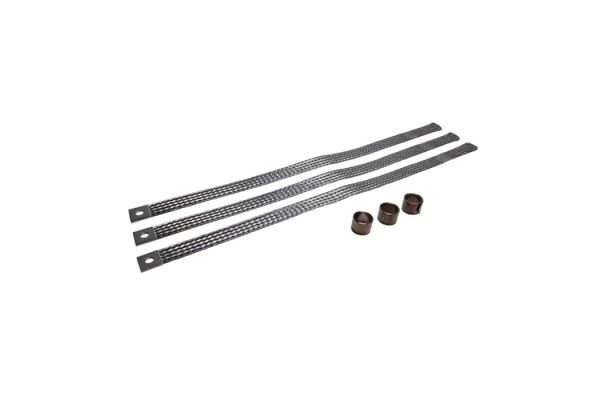

| Familienbeschreibung | Erdungsgarnituren Typ EGA für Endverschlüsse für 1-Leiter-Kabel mit Kupfer- Bandschirm oder Aluminium-Schirm sowie für 3-Leiter-Kabel ohne Armierung. Bestandteile: 3 flachgewalzte Kupfererdseile und 3 Rollfedern. |
| Eigenschaften | Schnelle, einfache und sichere Montage, Sehr gute elektrische Eigenschaften, Hohe mechanische Festigkeit |
| Anwendungen | Erdungsüberführung und -kontaktierung, Für Kabelgarnituren in Gießharz-, Schrumpf- und Aufschiebetechnik, Lötfreie elektrische Verbindungen von metallenen Kabelaufbauelementen (Schirm, Bewehrung, Metallmantel) |
| Familien Hinweise | Für armierte Kabel zusätzliche Rollfeder RF (ZR1/ZR2) separat bestellen (siehe Zubehör). |
| Rollfeder Typ | RF4 |
|---|---|
| Durchmesser Loch Kupfererdseil | 10,5 mm |
| Nennquerschnitt Kupfererdseil | 35 mm² |
| Zusatz Rollfeder ZR1 | RF5 |
| Zusatz Rollfeder ZR2 | RF6 |
| Länge L | 500 mm |
| Nennquerschnitt 7,2 kV min | 500 mm² |
| Nennquerschnitt 7,2 kV max | 1000 mm² |
| Nennquerschnitt 12 kV min | 500 mm² |
| Nennquerschnitt 12 kV max | 1000 mm² |
| Nennquerschnitt 17,5 kV min | 400 mm² |
| Nennquerschnitt 17,5 kV max | 800 mm² |
| Nennquerschnitt 24 kV min | 300 mm² |
| Nennquerschnitt 24 kV max | 800 mm² |
| Nennquerschnitt 36 kV min | 185 mm² |
| Nennquerschnitt 36 kV max | 500 mm² |
| Lieferumfang | 1 Satz für 3 Phasen: Kupfererdseile, Rollfedern RF | |||
|---|---|---|---|---|
| Ursprungsland | Deutschland | |||
| Zolltarifnummer | 85444995 | |||
| EAN-UPC | 4010311050201 | |||
| Alternativmenge | 1 | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Beutel1 | Set | Karton |
| Basismenge | 1 | 1 | 1 | 50 |
| Basismengeneinheit | Stück | Stück | Stück | Stück |
| Länge | 328 | 328 | 328 | 590 |
| Breite | 155 | 155 | 155 | 390 |
| Höhe | 37 | 37 | 37 | 335 |
| Abmessungseinheit | Millimeter | Millimeter | Millimeter | Millimeter |
| Volumen | 1,881 | 1,881 | 1,881 | 77,084 |
| Volumeneinheit | Kubikdezimeter | Kubikdezimeter | Kubikdezimeter | Kubikdezimeter |
| Nettogewicht | 0,6 | 0,6 | 0,6 | 30 |
| Bruttogewicht | 0,6 | 0,6 | 0,6 | 30,3 |
| Gewichtseinheit | Kilogramm | Kilogramm | Kilogramm | Kilogramm |
