EGA 16-3
Erdungsgarnitur für Endverschlüsse
für Kabel mit Bandschirm und/oder Armierung
Art. Nr.
143503
| Produktfamilie | EGA-E |
|---|---|
| Produktfamilie | EGA-E |
| Hauptbeschreibung | Erdungsgarnitur für Endverschlüsse |
| Zusatzbeschreibung | für Kabel mit Bandschirm und/oder Armierung |

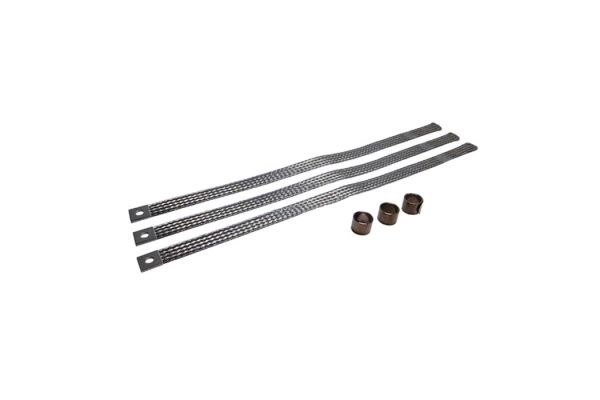

| Familienbeschreibung | Erdungsgarnituren Typ EGA für Endverschlüsse für 1-Leiter-Kabel mit Kupfer- Bandschirm oder Aluminium-Schirm sowie für 3-Leiter-Kabel ohne Armierung. Bestandteile: 3 flachgewalzte Kupfererdseile und 3 Rollfedern. |
| Hinweise | Für armierte Kabel zusätzliche Rollfeder RF (ZR1/ZR2) separat bestellen (siehe Zubehör). |
| Eigenschaften | Schnelle, einfache und sichere Montage, Sehr gute elektrische Eigenschaften, Hohe mechanische Festigkeit |
| Anwendungen | Erdungsüberführung und -kontaktierung, Für Kabelgarnituren in Gießharz-, Schrumpf- und Aufschiebetechnik, Lötfreie elektrische Verbindungen von metallenen Kabelaufbauelementen (Schirm, Bewehrung, Metallmantel) |
| Rollfeder Typ | RF3 |
|---|---|
| Durchmesser Loch Kupfererdseil | 8,5 mm |
| Nennquerschnitt Kupfererdseil | 16 mm² |
| Zusatz Rollfeder ZR1 | RF4 |
| Zusatz Rollfeder ZR2 | RF5 |
| Länge L | 500 mm |
| Nennquerschnitt 7,2 kV min | 150 mm² |
| Nennquerschnitt 7,2 kV max | 240 mm² |
| Nennquerschnitt 12 kV min | 120 mm² |
| Nennquerschnitt 12 kV max | 240 mm² |
| Nennquerschnitt 17,5 kV min | 95 mm² |
| Nennquerschnitt 17,5 kV max | 185 mm² |
| Nennquerschnitt 24 kV min | 70 mm² |
| Nennquerschnitt 24 kV max | 150 mm² |
| Nennquerschnitt 36 kV min | 120 mm² |
| Nennquerschnitt 36 kV max | 120 mm² |
| Lieferumfang | 1 Satz für 3 Phasen: Kupfererdseile, Rollfedern RF | ||
|---|---|---|---|
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85444995 | ||
| EAN/GTIN | 4010311050232 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Beutel1 | Karton |
| Basismenge | 1 | 1 | 40 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 267 | 267 | 475 |
| Breite (mm) | 141 | 141 | 400 |
| Höhe (mm) | 27 | 27 | 235 |
| Nettogewicht (kg) | 0,299 | 0,299 | 11,96 |
| Bruttogewicht (kg) | 0,299 | 0,299 | 12,26 |
