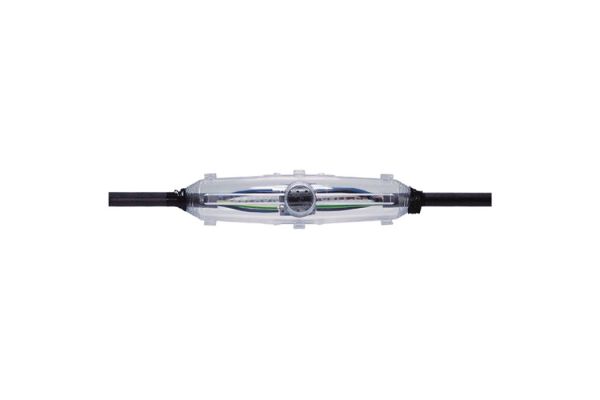

M 13 SV
Gießharz-Verbindungsmuffe
mit Schraubverbinder für Kunststoffkabel
Art. Nr.
131866
| Produktfamilie | M…EG-V Euroline |
|---|---|
| Hauptbeschreibung | Gießharz-Verbindungsmuffe |
| Zusatzbeschreibung | mit Schraubverbinder für Kunststoffkabel |
| Familienbeschreibung | Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit hydrolysebeständigem PUR-Gießharz EG. Mit Schraubverbindern, geeignet für Kupfer- und Aluminiumleiter. |
| Hinweise | Die Europäische Kommission hat den Anhang XVII der REACH-Verordnung (EG) (neue Nr. 74) mit der Verordnung (EU) 2020/1149 geändert, die am 24. August 2020 in Kraft getreten ist. Gemäß der neuen REACH-Verordnung ist ab dem 24. August 2023 vor der industriellen oder gewerblichen Verwendung von Diisocyanaten, Klebstoffe und Dichtstoffe eine angemessene Schulung erforderlich. Alle Informationen zu Schulungsmaterialien und Schulungsangeboten finden Sie auf der Internetseite von ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optionales Zubehör | Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör) |
| Eigenschaften | Kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage, Große Einfüllöffnung für leichten Verguss |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L | 310 mm |
| Höhe H | 68 mm |
| Durchmesser D | 55 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x min | 16 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x max | 25 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x min | 16 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 25 mm² |
| Durchmesser Kabel max | 43 mm |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x min | 16 mm² |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max | 25 mm² |
| Lieferumfang | Deckel, Hydrolysebeständiges PUR-Gießharz EG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Schraubverbinder, Distanzstücke, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 40 Monate | ||
| Lagertemperatur min | 15 °C | ||
| Lagertemperatur max | 35 °C | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN/GTIN | 4010311020372 | ||
| Verpackungstyp | Stück | Schachtel | Pal. EW |
| Inhaltsmenge | 1 | 1 | 140 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 375 | 375 | 1200 |
| Breite (mm) | 204 | 204 | 800 |
| Höhe (mm) | 67 | 67 | 1130 |
| Nettogewicht (kg) | 1,157 | 1,157 | 161,98 |
| Bruttogewicht (kg) | 1,157 | 1,157 | 180,18 |
