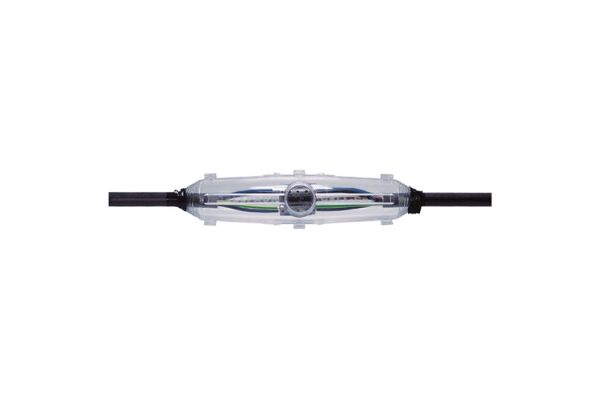

M 13 V
Gießharz-Verbindungsmuffe
mit Schraubverbinder für Kunststoffkabel
Art. Nr.
131864
| Produktfamilie | M…V-Euroline |
|---|---|
| Hauptbeschreibung | Gießharz-Verbindungsmuffe |
| Zusatzbeschreibung | mit Schraubverbinder für Kunststoffkabel |
| Familienbeschreibung | Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit Schraubverbindern, geeignet für Kupfer- und Aluminiumleiter. |
| Eigenschaften | Kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage, Große Einfüllöffnung für leichten Verguss |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Optionales Zubehör | Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör) |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L | 360 mm |
| Höhe H | 75 mm |
| Durchmesser D | 55 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x min | 25 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x max | 35 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x min | 25 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 35 mm² |
| Durchmesser Kabel max | 43 mm |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x min | 25 mm² |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max | 35 mm² |
| Lieferumfang | Deckel, Hydrolysebeständiges PUR-Gießharz EG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Schraubverbinder, Distanzstücke, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 40 Monate | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN-UPC | 4010311020389 | ||
| Alternativmenge | 1 | 1 | 1 |
| Alternativmengeneinheit | Stück | Schachtel | Pal. EW |
| Basismenge | 1 | 1 | 140 |
| Basismengeneinheit | Stück | Stück | Stück |
| Länge | 422 | 422 | 1200 |
| Breite | 239 | 239 | 800 |
| Höhe | 90 | 90 | 1130 |
| Abmessungseinheit | Millimeter | Millimeter | Millimeter |
| Volumen | 9,077 | 9,077 | 1084,8 |
| Volumeneinheit | Kubikdezimeter | Kubikdezimeter | Kubikdezimeter |
| Nettogewicht | 1,697 | 1,697 | 237,58 |
| Bruttogewicht | 1,697 | 1,697 | 255,78 |
| Gewichtseinheit | Kilogramm | Kilogramm | Kilogramm |
