PC 7 EG

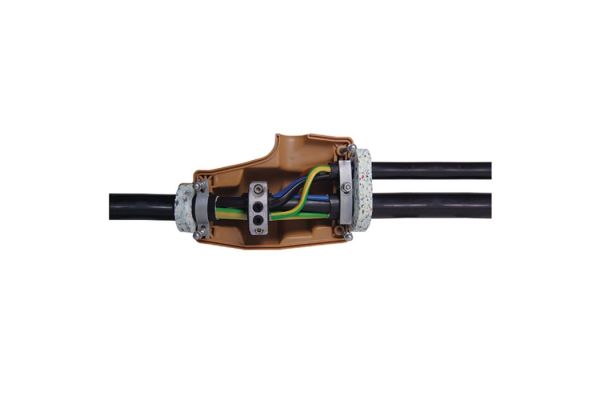

Gießharz-Abzweigmuffe
mit Zugentlastung für Kunststoff- und Papier-Massekabel
Art. Nr.
127700
Weitere Informationen
Produktfamilie P...EG
Hauptbeschreibung Gießharz-Abzweigmuffe
Zusatzbeschreibung mit Zugentlastung für Kunststoff- und Papier-Massekabel
Familienbeschreibung Universell verwendbar zum Abzweigen von Kabeln mit Isolierungen aus PVC, PE, VPE und Papier (z. B. N(A)YY, N(A)KBA, GN-CLN, TT) ohne und mit konzentrischem Leiter sowie papierisolierten Kabeln. Mit hydrolysebeständigem PUR-Gießharz EG. Geeignet für Kabelabzweigklemmen auf Kupfer- und Aluminiumleiter.
Hinweise REACH-Verordnung zur Beschränkung von Diisocyanaten (nur für EU-Länder)Die Europäische Kommission hat Anhang XVII der REACH-Verordnung (EG) (neue Nr. 74) mit der Verordnung (EU) 2020/1149 geändert, die am 24. August 2020 in Kraft getreten ist. Gemäß der neuen REACH-Verordnung ist ab dem 24. August 2023 vor der industriellen oder gewerblichen Verwendung von Diisocyanaten, Klebstoffe und Dichtstoffe eine angemessene Schulung erforderlich. Alle Informationen zu Schulungsmaterialien und Schulungsangeboten finden Sie auf der Internetseite von ISOPA/ALIPA https://www.safeusediisocyanates.eu/
Optionales Zubehör Für Grösse 2…4 Kabelabzweigklemme KP (siehe Verbindungstechnik), Für Größe 5…7 Kabelabzweigklemme HE 1/70/150 (siehe Verbindungstechnik), Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör)
Eigenschaften Kompakte Bauweise, Integrierte Zugentlastung, Hochwertige, braune, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage, Große Einfüllöffnung für leichten Verguss, Integrierte Zugentlastung
Anwendungen Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle
Weitere Informationen
Spannungsebenen U0/U (Um) 0,6/1 (1,2) kV
Prüfnormen EN 50393
Länge L 472 mm
Höhe H 225 mm
Durchmesser D 150 mm
Durchmesser Kabel Hauptkabel min 40 mm
Durchmesser Kabel Hauptkabel max 59 mm
Durchmesser Kabel Abzweigkabel min 40 mm
Durchmesser Kabel Abzweigkabel max 50 mm
Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 4x min 150 mm²
Nennquerschnitt Hauptkabel Kunststoffkabel unarmiert pro Ader 4x max 240 mm²
Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 4x min 50 mm²
Nennquerschnitt Abzweigkabel Kunststoffkabel unarmiert pro Ader 4x max 95 mm²
Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x min 150 mm²
Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max 185 mm²
Nennquerschnitt Abzweigkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x min 50 mm²
Nennquerschnitt Abzweigkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max 95 mm²
Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x min 150 mm²
Nennquerschnitt Hauptkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max 185 mm²
Nennquerschnitt Abzweigkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x min 50 mm²
Nennquerschnitt Abzweigkabel Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max 95 mm²
Weitere Informationen
Lieferumfang Dichtungen, Hydrolysebeständiges PUR-Gießharz EG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Kunststoff-Formschale mit integrierter Zugentlastung, Sechskantschrauben und Muttern, Montageanleitung
Haltbarkeit 40 Monate
Ursprungsland Deutschland
Zolltarifnummer 39095090
EAN/GTIN 4010311003535
Alternativmenge 1 1 1
Alternativmengeneinheit Stück Schachtel Pal. EUR
Basismenge 1 1 18
Basismengeneinheit Stück Stück Stück
Länge (mm) 574 574 1200
Breite (mm) 235 235 800
Höhe (mm) 312 312 1130
Nettogewicht (kg) 8,332 8,332 149,976
Bruttogewicht (kg) 8,332 8,332 175,976
