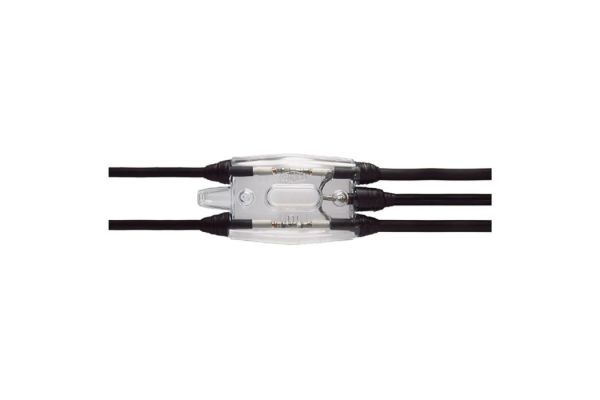

D1
Gießharz-Abzweig-/Verbindungsmuffe
für kleine Querschnitte sowie Steuer- und Signalkabel
Art. Nr.
124685
| Produktfamilie | D1 |
|---|---|
| Hauptbeschreibung | Gießharz-Abzweig-/Verbindungsmuffe |
| Zusatzbeschreibung | für kleine Querschnitte sowie Steuer- und Signalkabel |
| Familienbeschreibung | Die Parallel-Abzweigmuffe (Doppelverbindungsmuffe) ist verwendbar zum Verbinden von Kunststoffkabeln sowie einadrige Spezialkabel z. B. zur Pistenbefeuerung auf Flughäfen. Mit hydrolysebeständigem PUR-Gießharz EG. Geeignet für Pressverbinder auf Kupferleiter. |
| Hinweise | Die Europäische Kommission hat den Anhang XVII der REACH-Verordnung (EG) (neue Nr. 74) mit der Verordnung (EU) 2020/1149 geändert, die am 24. August 2020 in Kraft getreten ist. Gemäß der neuen REACH-Verordnung ist ab dem 24. August 2023 vor der industriellen oder gewerblichen Verwendung von Diisocyanaten, Klebstoffe und Dichtstoffe eine angemessene Schulung erforderlich. Alle Informationen zu Schulungsmaterialien und Schulungsangeboten finden Sie auf der Internetseite von ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optionales Zubehör | Pressverbinder (siehe Verbindungstechnik), Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör) |
| Eigenschaften | Kompakte Abmessungen, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage, Große Einfüllöffnung für leichten Verguss |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L | 185 mm |
| Breite B | 90 mm |
| Höhe H | 48 mm |
| Durchmesser D1 | 84 mm |
| Durchmesser D2 | 30 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 1x min | 6 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 1x max | 6 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x min | 2,5 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 2,5 mm² |
| Durchmesser Kabel max | 16 mm |
| Steuer- und Signalkabel 0,75 mm² Anzahl Adern | 6 Stück |
| Steuer- und Signalkabel 1,5 mm² Anzahl Adern | 4 Stück |
| Steuer- und Signalkabel 0,6 mm Anzahl Doppeladern min | 6 Stück |
| Steuer- und Signalkabel 0,6 mm Anzahl Doppeladern max | 10 Stück |
| Steuer- und Signalkabel 0,8 mm Anzahl Doppeladern min | 6 Stück |
| Steuer- und Signalkabel 0,8 mm Anzahl Doppeladern max | 6 Stück |
| Lieferumfang | Deckel, Hydrolysebeständiges PUR-Gießharz EG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 40 Monate | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN/GTIN | 4010311003580 | ||
| Verpackungstyp | Stück | Schachtel | Pal. EW |
| Inhaltsmenge | 1 | 1 | 256 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 278 | 278 | 1200 |
| Breite (mm) | 190 | 190 | 800 |
| Höhe (mm) | 61 | 61 | 1130 |
| Nettogewicht (kg) | 0,62 | 0,62 | 158,72 |
| Bruttogewicht (kg) | 0,62 | 0,62 | 176,92 |
