M 4 UG
Gießharz-Verbindungsmuffe
für Bergbau, Tankstellen, Raffinerien
Art. Nr.
124349
| Produktfamilie | M…UG |
|---|---|
| Hauptbeschreibung | Gießharz-Verbindungsmuffe |
| Zusatzbeschreibung | für Bergbau, Tankstellen, Raffinerien |
| Familienbeschreibung | Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit hydrolysebeständigem PUR-Gießharz UG. Geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter. |
| Hinweise | Armierungsüberführungsset für armierte Kabel auf Anfrage., Die Europäische Kommission hat den Anhang XVII der REACH-Verordnung (EG) (neue Nr. 74) mit der Verordnung (EU) 2020/1149 geändert, die am 24. August 2020 in Kraft getreten ist. Gemäß der neuen REACH-Verordnung ist ab dem 24. August 2023 vor der industriellen oder gewerblichen Verwendung von Diisocyanaten, Klebstoffe und Dichtstoffe eine angemessene Schulung erforderlich. Alle Informationen zu Schulungsmaterialien und Schulungsangeboten finden Sie auf der Internetseite von ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optionales Zubehör | Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör), Schirmverbindungsleitung SVL (siehe Zubehör), Verbinder (siehe Verbindungstechnik) |
| Eigenschaften | Kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische und thermische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | DIN VDE 0472-804, DIN VDE 0472-813, DIN VDE 0472-814, DIN VDE 0278-631-1 |
| Länge L | 430 m |
| Höhe H | 98 mm |
| Durchmesser D | 90 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 1x max | 500 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x max | 120 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 95 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 5x max | 70 mm² |
| Durchmesser Kabel max | 52 mm |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max | 95 mm² |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max | 70 mm² |
| Nennquerschnitt Kunststoffkabel armiert pro Ader mm² 3x | 95 mm² |
| Nennquerschnitt Kunststoffkabel armiert pro Ader 4x min | 50 mm² |
| Nennquerschnitt Kunststoffkabel armiert pro Ader 4x max | 95 mm² |
| Lieferumfang | Einfüll- und Entlüftungstrichter, Hydrolysebeständiges PUR-Gießharz UG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 24 Monate | ||
| Lagertemperatur min | 15 °C | ||
| Lagertemperatur max | 35 °C | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN/GTIN | 4010311002651 | ||
| Verpackungstyp | Stück | Schachtel | Pal. EUR |
| Inhaltsmenge | 1 | 1 | 30 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 488 | 488 | 1200 |
| Breite (mm) | 248 | 248 | 800 |
| Höhe (mm) | 195 | 195 | 1130 |
| Nettogewicht (kg) | 3,269 | 3,269 | 98,07 |
| Bruttogewicht (kg) | 3,269 | 3,269 | 127,07 |
- REACH Konformitätserklärung (de)
- REACH Konformitätserklärung (en)
- REACH Konformitätserklärung (sp)
- REACH Konformitätserklärung (fr)
- REACH Konformitätserklärung (it)
- REACH Konformitätserklärung (nl)
- REACH Konformitätserklärung (pl)
- RoHS Konformitätserklärung (de)
- RoHS Konformitätserklärung (en)
- RoHS Konformitätserklärung (sp)
- RoHS Konformitätserklärung (fr)
- RoHS Konformitätserklärung (it)
- RoHS Konformitätserklärung (nl)
- RoHS Konformitätserklärung (pl)
- Konfliktmineralien Erklärung (de)
- Konfliktmineralien Erklärung (en)
- Konfliktmineralien Erklärung (sp)
- Konfliktmineralien Erklärung (fr)
- Konfliktmineralien Erklärung (it)
- Konfliktmineralien Erklärung (nl)
- Konfliktmineralien Erklärung (pl)
- Technisches Datenblatt (de)
- Technisches Datenblatt (en)
- Technisches Datenblatt (sp)
- Technisches Datenblatt (fr)
- Technisches Datenblatt (it)
- Technisches Datenblatt (nl)
- Technisches Datenblatt (pl)
- Image Video (de)
- Image Video (en)
- Image Video (fr)
- POP Konformitätserklärung (de)
- POP Konformitätserklärung (en)
- Sicherheitsdatenblatt Komp.B (FR-FR)
- POP-Declaration (-)
- Conflict-Minerals-Declaration (-)
- REACH-Declaration (-)
- ROHS-Declaration (-)
- Sicherheitsdatenblatt Komp.A (NL-NL)
- Sicherheitsdatenblatt Komp.B (ES-ES)
- Sicherheitsdatenblatt Komp.B (CH-DE)
- Sicherheitsdatenblatt Komp.A (CH-DE)
- Sicherheitsdatenblatt Komp.A (FR-FR)
- CE-Declaration (-)
- Sicherheitsdatenblatt Komp.B (EN-EN)
- Sicherheitsdatenblatt Komp.B (NL-NL)
- Sicherheitsdatenblatt Komp.A (ES-ES)
- Sicherheitsdatenblatt Komp.B (PL-PL)
- Sicherheitsdatenblatt Komp.A (EN-EN)
- Sicherheitsdatenblatt Komp.B (IT-IT)
- Sicherheitsdatenblatt Komp.B (CH-FR)
- Sicherheitsdatenblatt Komp.B (CH-IT)
- Sicherheitsdatenblatt Komp.B (NL-NL)
- Sicherheitsdatenblatt Komp.B (CH-FR)
- Sicherheitsdatenblatt Komp.B (EN-EN)
- Sicherheitsdatenblatt Komp.B (IT-IT)
- Sicherheitsdatenblatt Komp.B (FR-FR)
- Sicherheitsdatenblatt Komp.B (DE-DE)
- Sicherheitsdatenblatt Komp.B (CH-DE)
- Sicherheitsdatenblatt Komp.B (PL-PL)
- Sicherheitsdatenblatt Komp.B (ES-ES)
- Sicherheitsdatenblatt Komp.A (IT-IT)
- Sicherheitsdatenblatt Komp.A (PL-PL)
- Sicherheitsdatenblatt Komp.A (CH-FR)
- Sicherheitsdatenblatt Komp.A (IT-IT)
- Sicherheitsdatenblatt Komp.A (EN-EN)
- Sicherheitsdatenblatt Komp.A (FR-FR)
- Sicherheitsdatenblatt Komp.A (NL-NL)
- Sicherheitsdatenblatt Komp.A (DE-DE)
- Sicherheitsdatenblatt Komp.A (ES-ES)
- Sicherheitsdatenblatt Komp.A (CH-IT)
- Sicherheitsdatenblatt Komp.A (DE-DE)
- Sicherheitsdatenblatt Komp.A (CH-IT)
- Sicherheitsdatenblatt Komp.B (CH-IT)
- Sicherheitsdatenblatt Komp.A (CH-FR)
- Sicherheitsdatenblatt Komp.A (CH-DE)
- Sicherheitsdatenblatt Komp.B (DE-DE)
- Sicherheitsdatenblatt Komp.A (PL-PL)

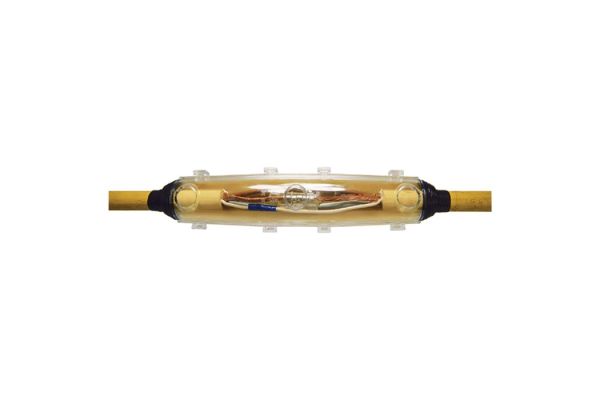

- Familienbild
