M 2,5 UG

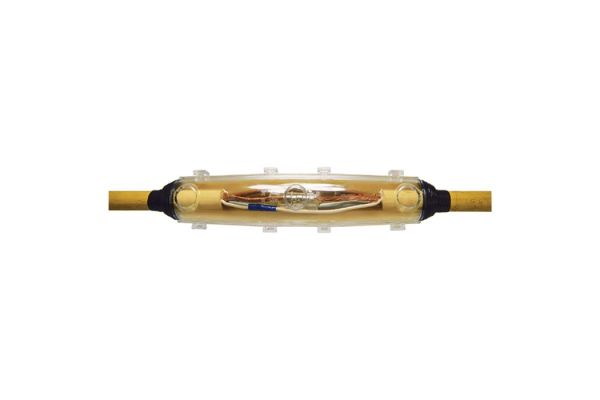

Gießharz-Verbindungsmuffe

für Bergbau, Tankstellen, Raffinerien

Art. Nr.

124347

Anfrage zum Produkt

Auf die Merkliste

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Produktbeschreibung

Weitere Informationen
Produktfamilie	M…UG
Hauptbeschreibung	Gießharz-Verbindungsmuffe
Zusatzbeschreibung	für Bergbau, Tankstellen, Raffinerien
Familienbeschreibung	Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit hydrolysebeständigem PUR-Gießharz UG. Geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter.
Hinweise	Armierungsüberführungsset für armierte Kabel auf Anfrage., Die Europäische Kommission hat den Anhang XVII der REACH-Verordnung (EG) (neue Nr. 74) mit der Verordnung (EU) 2020/1149 geändert, die am 24. August 2020 in Kraft getreten ist. Gemäß der neuen REACH-Verordnung ist ab dem 24. August 2023 vor der industriellen oder gewerblichen Verwendung von Diisocyanaten, Klebstoffe und Dichtstoffe eine angemessene Schulung erforderlich. Alle Informationen zu Schulungsmaterialien und Schulungsangeboten finden Sie auf der Internetseite von ISOPA/ALIPA https://www.safeusediisocyanates.eu/
Optionales Zubehör	Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör), Schirmverbindungsleitung SVL (siehe Zubehör), Verbinder (siehe Verbindungstechnik)
Eigenschaften	Kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische und thermische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage
Anwendungen	Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle

Technische Daten

Weitere Informationen
Spannungsebenen	U0/U (Um) 0,6/1 (1,2) kV
Prüfnormen	DIN VDE 0472-804, DIN VDE 0472-813, DIN VDE 0472-814, DIN VDE 0278-631-1
Länge L	310 m
Höhe H	65 mm
Durchmesser D	58 mm
Nennquerschnitt Kunststoffkabel unarmiert pro Ader 1x max	300 mm²
Nennquerschnitt Kunststoffkabel unarmiert pro Ader 2x max	70 mm²
Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x max	70 mm²
Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max	50 mm²
Nennquerschnitt Kunststoffkabel unarmiert pro Ader 5x max	35 mm²
Durchmesser Kabel max	37 mm
Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max	35 mm²
Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max	25 mm²
Nennquerschnitt Kunststoffkabel armiert pro Ader mm² 3x	35 mm²
Nennquerschnitt Kunststoffkabel armiert pro Ader 4x min	16 mm²
Nennquerschnitt Kunststoffkabel armiert pro Ader 4x max	35 mm²
Steuer- und Signalkabel 0,75 mm² Anzahl Adern	154 Stück
Steuer- und Signalkabel 1,5 mm² Anzahl Adern	96 Stück
Steuer- und Signalkabel 0,4 mm Anzahl Doppeladern min	200 Stück
Steuer- und Signalkabel 0,4 mm Anzahl Doppeladern max	250 Stück
Steuer- und Signalkabel 0,6 mm Anzahl Doppeladern min	100 Stück
Steuer- und Signalkabel 0,6 mm Anzahl Doppeladern max	120 Stück
Steuer- und Signalkabel 0,8 mm Anzahl Doppeladern min	50 Stück
Steuer- und Signalkabel 0,8 mm Anzahl Doppeladern max	70 Stück

Logistik Daten

Weitere Informationen
Lieferumfang	Einfüll- und Entlüftungstrichter, Hydrolysebeständiges PUR-Gießharz UG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Montageanleitung
Haltbarkeit	24 Monate
Lagertemperatur min	15 °C
Lagertemperatur max	35 °C
Ursprungsland	Deutschland
Zolltarifnummer	39095090
EAN/GTIN	4010311002637
Verpackungstyp	Stück	Schachtel	Pal. EUR
Inhaltsmenge	1	1	140
Mengeneinheit	Stück	Stück	Stück
Länge (mm)	380	380	1200
Breite (mm)	209	209	800
Höhe (mm)	70	70	1130
Nettogewicht (kg)	1,39	1,39	194,6
Bruttogewicht (kg)	1,39	1,39	223,6
