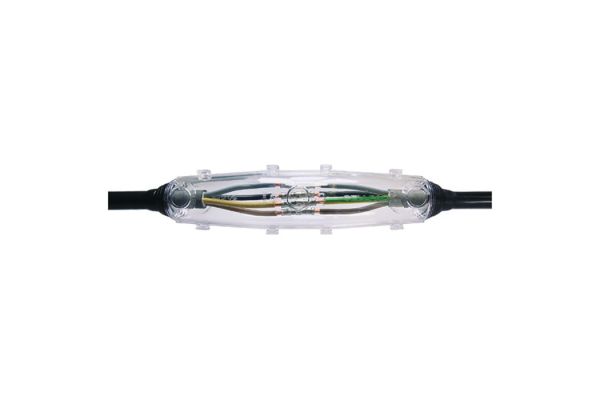

M 5 EG
Gießharz-Verbindungsmuffe
für Kunststoffkabel sowie Steuer- und Signalkabel
Art. Nr.
124299
| Produktfamilie | M...EG |
|---|---|
| Hauptbeschreibung | Gießharz-Verbindungsmuffe |
| Zusatzbeschreibung | für Kunststoffkabel sowie Steuer- und Signalkabel |
| Familienbeschreibung | Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT). Mit hydrolysebeständigem PUR-Gießharz EG. Geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter. |
| Hinweise | Armierungsüberführungsset für armierte Kabel auf Anfrage., Die Europäische Kommission hat den Anhang XVII der REACH-Verordnung (EG) (neue Nr. 74) mit der Verordnung (EU) 2020/1149 geändert, die am 24. August 2020 in Kraft getreten ist. Gemäß der neuen REACH-Verordnung ist ab dem 24. August 2023 vor der industriellen oder gewerblichen Verwendung von Diisocyanaten, Klebstoffe und Dichtstoffe eine angemessene Schulung erforderlich. Alle Informationen zu Schulungsmaterialien und Schulungsangeboten finden Sie auf der Internetseite von ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Optionales Zubehör | Reiniger UNIVERSAL CLEANER 121 (siehe Zubehör), Schirmverbindungsleitung SVL (siehe Zubehör), Verbinder (siehe Verbindungstechnik) |
| Eigenschaften | Kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, Hochwertige, transparente, schlagfeste Kunststoff-Formschalen, Beständig gegen chemische Einflüsse, Stabilisiert gegen UV-Strahlen, Beständig gegen Erdalkalien, Längs- und querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit, Schnelle, einfache und sichere Montage |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Länge L | 550 mm |
| Höhe H | 120 mm |
| Durchmesser D | 110 mm |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 1x max | 1000 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 3x max | 240 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 4x max | 185 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert pro Ader 5x max | 120 mm² |
| Durchmesser Kabel max | 62 mm |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 3x max | 150 mm² |
| Nennquerschnitt Kunststoffkabel mit konzentrischem Leiter pro Ader 4x max | 70 mm² |
| Nennquerschnitt Kunststoffkabel armiert pro Ader mm² 3x | 120 mm² |
| Nennquerschnitt Kunststoffkabel armiert pro Ader 4x min | 95 mm² |
| Nennquerschnitt Kunststoffkabel armiert pro Ader 4x max | 120 mm² |
| Lieferumfang | Einfüll- und Entlüftungstrichter, Hydrolysebeständiges PUR-Gießharz EG, Mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, Transparente Kunststoff-Formschale, PVC-Isolierband, Schutzhandschuhe, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit | 40 Monate | ||
| Lagertemperatur min | 15 °C | ||
| Lagertemperatur max | 35 °C | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39095090 | ||
| EAN/GTIN | 4010311000107 | ||
| Verpackungstyp | Stück | Schachtel | Pal. EW |
| Inhaltsmenge | 1 | 1 | 35 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 703 | 703 | 1200 |
| Breite (mm) | 235 | 235 | 800 |
| Höhe (mm) | 127 | 127 | 1130 |
| Nettogewicht (kg) | 5,081 | 5,081 | 177,835 |
| Bruttogewicht (kg) | 5,081 | 5,081 | 196,035 |
