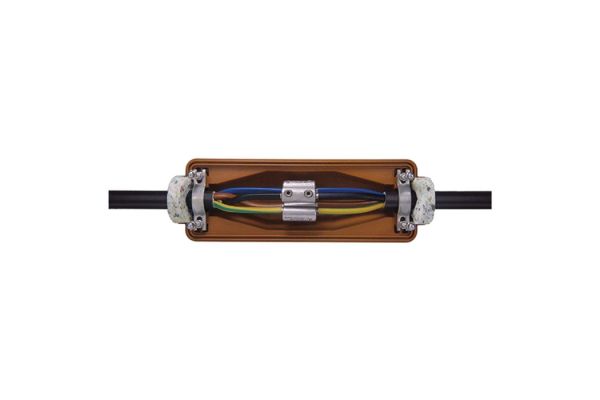

PVM 5 GG
Giunto diritto in resina colata
con scaricatore per cavi polimerici
N. art.
468683
| Gruppo di prodotti | PV, PVM, PVS…GG |
|---|---|
| Descrizione principale | Giunto diritto in resina colata |
| Descrizione aggiuntiva | con scaricatore per cavi polimerici |
| Descrizione della famiglia | Utilizzabile universalmente per collegare cavi di plastica con isolamento in PVC, PE, XLPE e EPR (p. es. N(A)YY, TT). Con resina colata PUR GG resistente all'idrolisi. Adatto per connettori a compressione e a vite su conduttori di rame e alluminio. |
| Accessorio opzionale | Detergente UNIVERSAL CLEANER 121 (vedi Accessori), Connettori (vedi Tecnologia di connessione) |
| Proprietà | Dimensioni compatte, Scaricatore integrato, Involucri di plastica di alta qualità, color marrone e resistenti agli urti, Resistente agli agenti chimici, Stabilizzato contro i raggi UV, Resistente agli alcalini terrosi, A tenuta stagna longitudinale e trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate, Montaggio rapido, facile e sicuro, Grande apertura di riempimento per facilitare la colata, Scaricatore integrato |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Lunghezza L | 642 mm |
| Altezza H | 135 mm |
| Diametro D | 116 mm |
| Sezione nominale Cavo polimerico non armato per conduttore 3x min | 95 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 3x max | 150 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 4x min | 95 mm² |
| Sezione nominale Cavo polimerico non armato per conduttore 4x max | 150 mm² |
| Diametro cavo max | 58 mm |
| Sezione nominale Cavo polimericocon conduttore concentrico per conduttore 3x max | 150 mm² |
| Sezione nominale Cavo polimericocon conduttore concentrico per conduttore 4x max | 120 mm² |
| Ambito di consegna | Guarnizioni, Resina colata PUR GG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica, Scaricatore, Guanti protettivi, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 24 Mesi | ||
| Temperatura di stoccaggio min | 15 °C | ||
| Temperatura di stoccaggio max | 35 °C | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311203935 | ||
| Tipo di imballaggio | Pezzo | Scatola | Pallet EUR |
| Quantità di contenuto | 1 | 1 | 20 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 719 | 719 | 1200 |
| Larghezza (mm) | 236 | 236 | 800 |
| Altezza (mm) | 232 | 232 | 1130 |
| Peso netto (kg) | 9,218 | 9,218 | 184,36 |
| Peso lordo (kg) | 9,218 | 9,218 | 213,36 |
