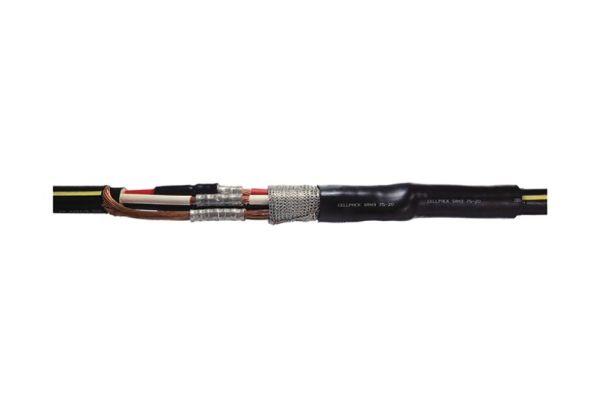

SM 16-50
Giunto diritto universale termorestringente
per cavi polimerici e cavi isolati con carta impregnata
N. art.
126714
| Gruppo di prodotti | SM, SM-MA |
|---|---|
| Descrizione principale | Giunto diritto universale termorestringente |
| Descrizione aggiuntiva | per cavi polimerici e cavi isolati con carta impregnata |
| Descrizione della famiglia | Utilizzabile universalmente per collegare cavi di plastica con isolamento in PVC, PE e XLPE (per esempio GKN, GN- CLN). Con kit di accessori ZS-PPb per realizzare transizioni su cavi con isolamento in carta (GKN-PPb, GN-CLN-PPb). Adatto per connettori a compressione. |
| Accessorio opzionale | Set addizionale ZS-PPb (richiesto per i cavi PPb), Connettori a compressione (vedi Tecnologia di connessione) |
| Proprietà | Dimensioni compatte, Grandi sezioni di cavi e conduttori, Resistente agli agenti chimici, Resistente agli alcalini terrosi, Stabilizzato contro i raggi UV, Privo di sostanze che inibiscono la bagnatura della vernice, Senza alogeni, A tenuta stagna trasversale, Alti valori di isolamento elettrico, Alta resistenza meccanica, Pronto per applicazioni immediate |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi, Condotto |
| Livelli di tensione | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Norme di prova | EN 50393 |
| Selezione Nota | Tubo termoretraibile per la protezione esterna |
| Lunghezza L1 | 500 mm |
| Sezione nominale Cavo polimerico non armato / armiert per conduttore 4x min | 16 mm² |
| Sezione nominale Cavo polimerico non armato / armiert per conduttore 4x max | 50 mm² |
| Sezione nominale cavo in carta impregnata (con set addizionale ZS-PPb) per conduttore 4x min | 16 mm² |
| Sezione nominale cavo in carta impregnata (con set addizionale ZS-PPb) per conduttore 4x max | 35 mm² |
| Ambito di consegna | Manicotto esterno, Guaine interne, Guaina interna protettiva (cinghia), Nastro a treccia di rame, Panno detergente, Tessuto smerigliante, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata testi aggiuntivi | Durata di conservazione illimitata | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39174000 | ||
| EAN/GTIN | 4010311048383 | ||
| Tipo di imballaggio | Pezzo | Sacchetto1 | Pallet EW |
| Quantità di contenuto | 1 | 1 | 150 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 508 | 508 | 1200 |
| Larghezza (mm) | 214 | 214 | 800 |
| Altezza (mm) | 77 | 77 | 1130 |
| Peso netto (kg) | 0,416 | 0,416 | 62,4 |
| Peso lordo (kg) | 0,416 | 0,416 | 80,6 |
