M4 MS6

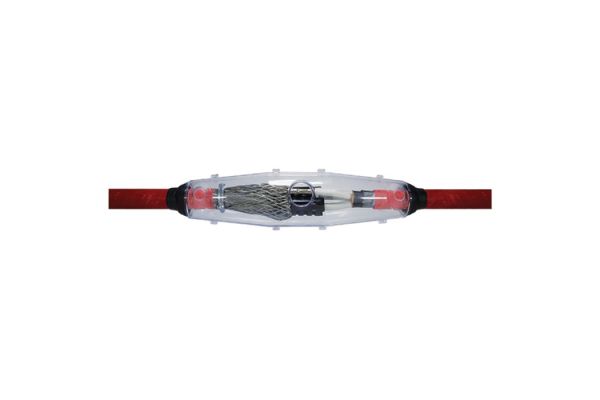

Giunto diritto tripolare
per cavi tripolari polimerici armati fino a 7,2 kV
N. art.
124318
| Gruppo di prodotti | M...MS6-EG |
|---|---|
| Descrizione principale | Giunto diritto tripolare |
| Descrizione aggiuntiva | per cavi tripolari polimerici armati fino a 7,2 kV |
| Descrizione della famiglia | I giunti di giunzione M...MS6 sono adatti per cavi in plastica armati a 3 conduttori (PVC, PE, XLPE, EPR) senza strato conduttore esterno. La resina colata EC garantisce una buona protezione meccanica e dall'umidità (adatta anche all'industria automobilistica). |
| Note | La Commissione Europea ha modificato l'Allegato XVII del Regolamento REACH (CE) (nuovo n. 74) con il Regolamento (UE) 2020/1149, entrato in vigore il 24 agosto 2020. Secondo il nuovo Regolamento REACH, a partire dal 24 agosto 2023, è richiesta una formazione adeguata prima dell'uso industriale o professionale di diisocianati, adesivi e sigillanti. Tutte le informazioni sul materiale didattico e i corsi di formazione sono disponibili sul sito web di ISOPA/ALIPA https://www.safeusediisocyanates.eu/ |
| Accessorio opzionale | Connettori (vedi Tecnologia di connessione) |
| Proprietà | Resistente agli agenti chimici, A tenuta stagna longitudinale e trasversale, Buona resistenza meccanica, Montaggio rapido, facile e sicuro |
| Applicazioni | Interno, Esterno, Terra, Acqua, Canaline portacavi |
| Livelli di tensione | U0/U (Um) 3,6/6 (7,2) kV - 3,8/6,6 (7,2) kV |
|---|---|
| Lunghezza L1 | 432 mm |
| Lunghezza L2 | 384 mm |
| Diametro D1 | 29 mm |
| Diametro D2 | 52 mm |
| Diametro D3 | 90 mm |
| Sezione nominale Cavo polimerico armato con conduttore concentrico min | 25 mm² |
| Sezione nominale Cavo polimerico armato con conduttore concentrico max | 50 mm² |
| Sezione nominale Cavo polimerico armato min | 25 mm² |
| Sezione nominale Cavo polimerico armato max | 70 mm² |
| Diametro cavo min | 29 mm |
| Diametro cavo max | 55 mm |
| Ambito di consegna | Boccole spaziatrici, Resina colata PUR EG resistente all'idrolisi, Contiene il volume appropriato pronto per la mescola in una sacca di miscelazione a due scomparti, Involucro di plastica trasparente, Tubo a treccia di rame, Imbuto di immissione e fuoriuscita, Nastro isolante in PVC, Guanti protettivi, Istruzioni di montaggio | ||
|---|---|---|---|
| Durata | 40 Mesi | ||
| Paese d'origine | Deutschland | ||
| Numero di tariffa doganale | 39095090 | ||
| EAN/GTIN | 4010311002804 | ||
| Tipo di imballaggio | Pezzo | Scatolone | Pallet EW |
| Quantità di contenuto | 1 | 1 | 30 |
| Unità di misura testo | Pezzo | Pezzo | Pezzo |
| Lunghezza (mm) | 488 | 488 | 1200 |
| Larghezza (mm) | 248 | 248 | 800 |
| Altezza (mm) | 195 | 195 | 1130 |
| Peso netto (kg) | 3,458 | 3,458 | 103,74 |
| Peso lordo (kg) | 3,458 | 3,458 | 121,94 |
