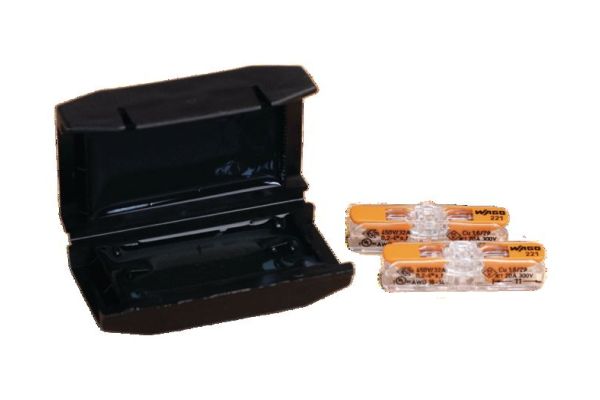

EASY-PROTECT Inline/2/4
Gelbox
mit WAGO COMPACT Inline Durchgangsverbindern
Art. Nr.
449749
| Produktfamilie | EASY-PROTECT INLINE |
|---|---|
| Hauptbeschreibung | Gelbox |
| Zusatzbeschreibung | mit WAGO COMPACT Inline Durchgangsverbindern |
| Familienbeschreibung | Gelgefülltes Gehäuse zum einfachen, schnellen und sicheren Feuchtigkeitsschutz von WAGO COMPACT-Inline Durchgangsverbindern mit Hebel |
| Copyright | WAGO ist eine eingetragene Marke der WAGO Verwaltungsgesellschaft mbH |
| Hinweise | Nicht mehrfach verwendbar |
| Eigenschaften | Schutz der WAGO COMPACT Verbindungsklemme vor Feuchtigkeit und Wassereintritt nach IPX8, VDE-typgeprüftes System nach EN 60998-2, zugelassen mit WAGO COMPACT-Inline Durchgangsverbindern mit Hebel Typ 221, Formstabiles, kennzeichnungs- und silikonfreies Gel, UV-beständiges, robustes und wiederzugängliches Gehäuse, Schnelle, einfache und sichere Montage, Gebrauchsfertig und sofort einsatzbereit |
| Anwendungen | Innen- und Außenbereich, Im Kleinspannungsbereich ohne Zusatzgehäuse, Im Niederspannungsbereich mit Zusatzgehäuse (doppelte Isolierung / Schutzklasse II beachten!) |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 60998-2 |
| Nennquerschnitt RM min | 0,2 mm² |
| Nennquerschnitt RM max | 2,5 mm² |
| Nennquerschnitt RE min | 0,2 mm² |
| Nennquerschnitt RE max | 4 mm² |
| Gehäuse Typ | 2 |
| Gehäuse Anzahl | 1 Stück |
| Klemmen Typ | 221-2411 |
| Klemmen Anzahl | 2 Stück |
| Länge L | 32,7 mm |
| Breite B | 56,9 mm |
| Höhe H | 17,8 mm |
| IP Schutzgrad | IPX8 |
| IP Schutzgrad (zugehörige Norm) | IEC 60529 |
| Gehäusefarbe | schwarz |
| Gehäusematerial | Polypropylen |
| Verschlussart | Verrastung |
| Verdrahtungsrichtung | Beidseitig |
| Gelfarbe | Gelblich transluzent |
| Gelmaterial | Polyurethan |
| Spannungsbereich | 450 V |
| Spannungsbereich (zugehörige Norm) | IEC 60998-2 |
| Brennbarkeitsklasse Gehäuse | V2 |
| Brennbarkeitsklasse Gehäuse (zugehörige Norm) | UL 94 |
| Bemessungsstoßspannung | 4 kV |
| Bemessungsstoßspannung (zugehörige Norm) | IEC 60998-2 |
| Bemessungsstrom | 32 A |
| Bemessungsstrom (zugehörige Norm) | IEC 60998-2 |
| Bemessungsstrom WAGO Klemme 221 | 41 A |
| Umgebungstemperatur (Betrieb) | 85 °C |
| Umgebungstemperatur (Betrieb) (zugehörige Norm) | IEC 60998-2 |
| Dauergebrauchstemperatur max | 105 °C |
| Dauergebrauchstemperatur max | 105 °C |
| Dauergebrauchstemperatur (zugehörige Norm) | IEC 60998-2 |
| Dauergebrauchstemperatur (zugehörige Norm) | IEC 60998-2 |
| Montagetemperatur min | 0 °C |
| Montagetemperatur max | 40 °C |
| Durchschlagsfestigkeit | ≥ 15 kV/mm |
| Durchschlagsfestigkeit (zugehörige Norm) | IEC 60243-1 |
| Lieferumfang | Vorgefüllte Gelbox, WAGO COMPACT-Inline Durchgangsverbinder Typ 221 | ||||
|---|---|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||||
| Lagertemperatur min | 0 °C | ||||
| Lagertemperatur max | 40 °C | ||||
| Ursprungsland | Italien | ||||
| Zolltarifnummer | 85369010 | ||||
| EAN/GTIN | 4010311201603 | ||||
| Verpackungstyp | Stück | Schachtel | Pack | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 1 | 50 | 2500 |
| Mengeneinheit | Stück | Stück | Stück | Stück | Stück |
| Länge (mm) | 200 | 200 | 200 | 340 | 1200 |
| Breite (mm) | 80 | 80 | 80 | 260 | 800 |
| Höhe (mm) | 30 | 30 | 30 | 200 | 1150 |
| Nettogewicht (kg) | 0,037 | 0,037 | 0,037 | 1,85 | 92,5 |
| Bruttogewicht (kg) | 0,037 | 0,037 | 0,037 | 2,1 | 115 |
