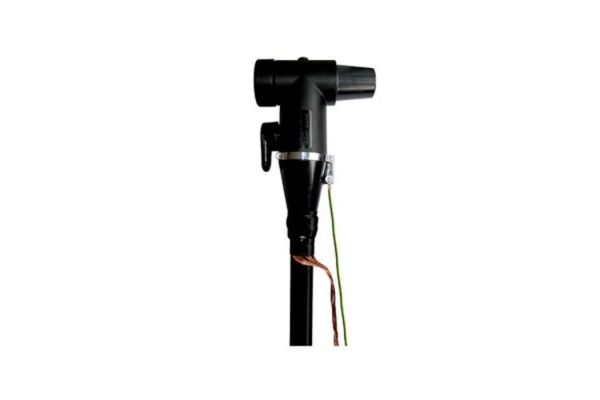

CTKS 630A 24kV 95-240
T-Koppelsteckanschluss
für Kunststoffkabel, für Steckanschluss Typ CTS
Art. Nr.
311493
| Produktfamilie | CTKS 630A |
|---|---|
| Hauptbeschreibung | T-Koppelsteckanschluss |
| Zusatzbeschreibung | für Kunststoffkabel, für Steckanschluss Typ CTS |
| Familienbeschreibung | Die schraubbaren Cellplux Koppelsteckanschlüsse CTKS eignen sich für den rückseitigen Anschluss von allen kunststoffisolierten Einleiterkabeln mit VPE oder (H)EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Steckanschlüssen Typ CTS. |
| Hinweise | Steckanschlüsse für alternative Querschnitte und für Leiter Klasse 5 auf Anfrage |
| Optionales Zubehör | Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik) |
| Eigenschaften | Mit kapazitivem Messpunkt zur Spannungsprüfung, Geeignet für mehrere konusförmige Spannungssensoren, Stückprüfung (AC Prüfung, TE Messung, Röntgenkontrolle), Berührungssicher durch äussere Leitschicht aus leitfähigem EPDM, Mantelfehlerprüfung des Kabels in aufgestecktem Zustand möglich, Sowohl für Cu- als auch für AI-Leiter, Schnelle, einfache und sichere Montage, Mehrbereichsanwendung durch integrierten Schraubkabelschuh |
| Anwendungen | Innenraum, Freiluft |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV |
| Prüfnormen | CENELEC HD 629.1 |
| Artikel Hinweise | mit Schraubkabelschuh (M12) für Drahtschirm |
| Länge L | 290 mm |
| Breite B | 74 mm |
| Höhe H | 250 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 22 mm |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht max | 33,5 mm |
| Nennquerschnitt 12 kV min | 150 mm² |
| Nennquerschnitt 12 kV max | 240 mm² |
| Nennquerschnitt 17,5 kV min | 120 mm² |
| Nennquerschnitt 17,5 kV max | 240 mm² |
| Nennquerschnitt 24 kV min | 95 mm² |
| Nennquerschnitt 24 kV max | 240 mm² |
| Lieferumfang | Satz von 3 Kupplungsstücken, Silikon-Feldsteuerelemente, Erdungsset, Schraubkabelschuhe für Hauptleiter, Montagekleinmaterial, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Lagertemperatur min | 0 °C | ||
| Lagertemperatur max | 50 °C | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 85479000 | ||
| EAN/GTIN | 4010311159270 | ||
| Verpackungstyp | Stück | Karton | Pal. EW |
| Inhaltsmenge | 1 | 1 | 32 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 379 | 379 | 1200 |
| Breite (mm) | 289 | 289 | 800 |
| Höhe (mm) | 235 | 235 | 1130 |
| Nettogewicht (kg) | 7,8 | 7,8 | 249,6 |
| Bruttogewicht (kg) | 7,8 | 7,8 | 267,8 |
