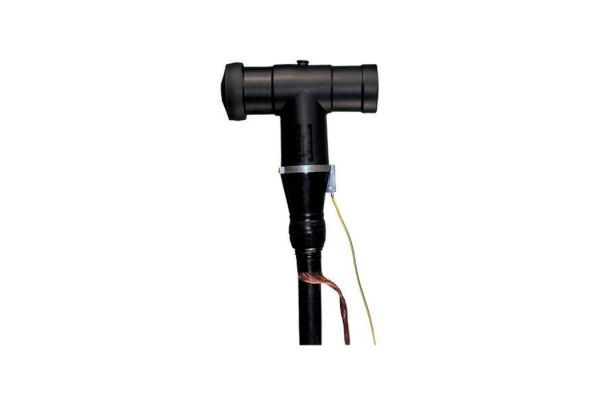

CTS-S 630A 24kV 25-70

Symmetrischer T-Steckanschluss
für Kunststoffkabel, für Außenkonus-Systeme Typ C
Art. Nr.
301528
Mehr Informationen
Produktfamilie CTS-S 630A
Hauptbeschreibung Symmetrischer T-Steckanschluss
Zusatzbeschreibung für Kunststoffkabel, für Außenkonus-Systeme Typ C
Familienbeschreibung Die symmetrischen, schraubbaren Cellplux Kabelsteckanschlüsse CTS-S eignen sich für den Anschluss von allen kunststoffisolierten Einleiterkabeln (PE, VPE, EPR mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Schaltanlagen und Transformatoren für maximale Netzspannung bis 36 kV mit Gerätesteckanschlüssen für Außenkonus- Systeme Typ C nach EN 50180 und EN 50181.
Hinweise Weitere T-Steckanschlüsse (z.B. für armierte Kabel, Kabel mit graphitierter Leitschicht, Leiter Klasse 5 usw.) auf Anfrage.
Optionales Zubehör Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik)
Eigenschaften Mit kapazitivem Messpunkt zur Spannungsprüfung, Geeignet für mehrere konusförmige Spannungssensoren, Stückprüfung (AC Prüfung, TE Messung, Röntgenkontrolle), Berührungssicher durch äussere Leitschicht aus leitfähigem EPDM, Mantelfehlerprüfung des Kabels in aufgestecktem Zustand möglich, Sowohl für Cu- als auch für AI-Leiter, Schnelle, einfache und sichere Montage, Mehrbereichsanwendung durch integrierten Schraubkabelschuh
Anwendungen Innenraum, Freiluft
Mehr Informationen
Spannungsebenen U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV
Prüfnormen CENELEC HD 629.1
Länge L 225 m
Breite B 85 mm
Höhe H 250 mm
Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min 14,7 mm
Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht max 23,4 mm
Nennquerschnitt 12 kV min 50 mm²
Nennquerschnitt 12 kV max 95 mm²
Nennquerschnitt 17,5 kV min 25 mm²
Nennquerschnitt 17,5 kV max 95 mm²
Nennquerschnitt 24 kV min 25 mm²
Nennquerschnitt 24 kV max 70 mm²
Mehr Informationen
Lieferumfang Satz von 3 Kabelsteckteilen, Silikon-Feldsteuerelemente, Erdungsset, Schraubkabelschuhe für Hauptleiter, Montagekleinmaterial, Montageanleitung
Haltbarkeit Zusatztexte Unbegrenzt lagerfähig
Lagertemperatur min 0 °C
Lagertemperatur max 50 °C
Ursprungsland Deutschland
Zolltarifnummer 85479000
EAN/GTIN 4010311155395
Verpackungstyp Stück Karton Pal. EW
Inhaltsmenge 1 1 32
Mengeneinheit Stück Stück Stück
Länge (mm) 379 379 1200
Breite (mm) 289 289 800
Höhe (mm) 314 314 1130
Nettogewicht (kg) 7,293 7,293 233,376
Bruttogewicht (kg) 7,293 7,293 251,576
