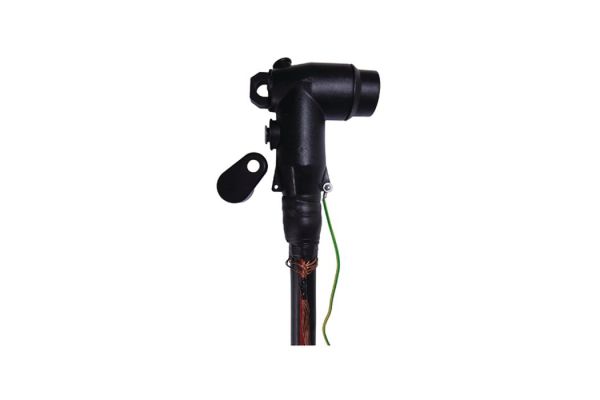

CWS 250A 24kV 70-150 M EGA

Winkel-Steckanschluss
für Kunststoffkabel, für Außenkonus-Systeme Typ A
Art. Nr.
293792
Mehr Informationen
Produktfamilie CWS 250A
Hauptbeschreibung Winkel-Steckanschluss
Zusatzbeschreibung für Kunststoffkabel, für Außenkonus-Systeme Typ A
Familienbeschreibung Cellplux Winkel-Kabelsteckanschlüsse CWS eignen sich zum Anschluss aller kunststoffisolierten Einleiterkabel (PE, VPE, EPR) mit unterschiedlichen Leitschichten (graphitiert, abzieh- oder abschälbar) sowie Schirmgestaltungen (Draht- oder Bandschirm) an Schaltanlagen und Transformatoren für maximale Netzspannung bis 24 kV mit Gerätesteckanschlüssen für Außenkonus-Systeme Typ A nach EN 50180 und EN 50181.
Hinweise Steckanschlüsse für alternative Querschnitte und für Leiter Klasse 5 auf Anfrage
Optionales Zubehör Erdungsgarnitur Typ EGA für Kabel mit Bandschirm (siehe Verbindungstechnik)
Eigenschaften Mit kapazitivem Messpunkt zur Spannungsprüfung, Stückgeprüft, Berührungssicher durch äussere Leitschicht aus leitfähigem EPDM, Mantelfehlerprüfung des Kabels in aufgestecktem Zustand möglich, Sowohl für Cu- als auch für AI-Leiter, Schnelle, einfache und sichere Montage, Mehrbereichsanwendung durch integrierten Schraubkabelschuh
Anwendungen Innenraum
Mehr Informationen
Spannungsebenen U0/U (Um) 6/10 (12) kV - 12,7/22 (24) kV
Prüfnormen CENELEC HD 629.1
Länge L 200 mm
Breite B 80 mm
Höhe H 178 mm
Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min 19,9 mm
Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht max 28,5 mm
Nennquerschnitt 12 kV min 120 mm²
Nennquerschnitt 12 kV max 150 mm²
Nennquerschnitt 17,5 kV min 95 mm²
Nennquerschnitt 17,5 kV max 150 mm²
Nennquerschnitt 24 kV min 70 mm²
Nennquerschnitt 24 kV max 150 mm²
Mehr Informationen
Lieferumfang Satz von 3 Kabelsteckteilen, Silikon-Feldsteuerelemente, Erdungsset, Montagekleinmaterial, Schraubkabelschuhe für Hauptleiter, Montageanleitung
Haltbarkeit Zusatztexte Unbegrenzt lagerfähig
Ursprungsland Deutschland
Zolltarifnummer 85479000
EAN/GTIN 4010311151915
Verpackungstyp Stück Karton Pal. EW
Inhaltsmenge 1 1 64
Mengeneinheit Stück Stück Stück
Länge (mm) 379 379 1200
Breite (mm) 289 289 800
Höhe (mm) 118 118 1130
Nettogewicht (kg) 3,38 3,38 216,32
Bruttogewicht (kg) 3,38 3,38 234,52
