AS-1/CHE/CHESK
Aufteil Set für CHE, CHESK und CTS, CTKS
für 3-Leiter-Kunststoffkabel bis 36 kV
Art. Nr.
253931
| Produktfamilie | Aufteil Set |
|---|---|
| Hauptbeschreibung | Aufteil Set für CHE, CHESK und CTS, CTKS |
| Zusatzbeschreibung | für 3-Leiter-Kunststoffkabel bis 36 kV |
| Familienbeschreibung | Das Aufteil-Set ermöglicht die Installation von Produkten für 1-Leiter-Kabel auf 3-Leiter-Kabel, geeignet für unterschiedliche Kabeltypen. |
| Eigenschaften | Schnelle, einfache und sichere Montage, Sehr gute elektrische Eigenschaften, Hohe mechanische Festigkeit |
| Anwendungen | Innenraum/Freiluft, Schutz vor Staub und Feuchtigkeit |
| Spannungsebenen | U0/U (Um) 6/10 (12) kV - 19/33 (36) kV |
|---|---|
| Anwendung für | CHESK-I 12 kV |
| Nennquerschnitt 12 kV min | 25 mm² |
| Nennquerschnitt 12 kV max | 95 mm² |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 12,6 mm |
| Anwendung für | CHESK-F 12 kV |
| Nennquerschnitt 12 kV min | 70 mm² |
| Nennquerschnitt 12 kV max | 150 mm² |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 17,3 mm |
| Anwendung für | CHE-I 12 kV |
| Nennquerschnitt 12 kV min | 10 mm² |
| Nennquerschnitt 12 kV max | 25 mm² |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 9,9 mm |
| Anwendung für | CHE-F 12 kV |
| Nennquerschnitt 12 kV min | 25 mm² |
| Nennquerschnitt 12 kV max | 95 mm² |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 12,6 mm |
| Anwendung für | CHE-I, CHE-F 24 kV |
| Nennquerschnitt 24 kV min | 10 mm² |
| Nennquerschnitt 24 kV max | 35 mm² |
| Durchmesser über Aderisolierung nach Entfernen der äußeren Leitschicht min | 12,6 mm |

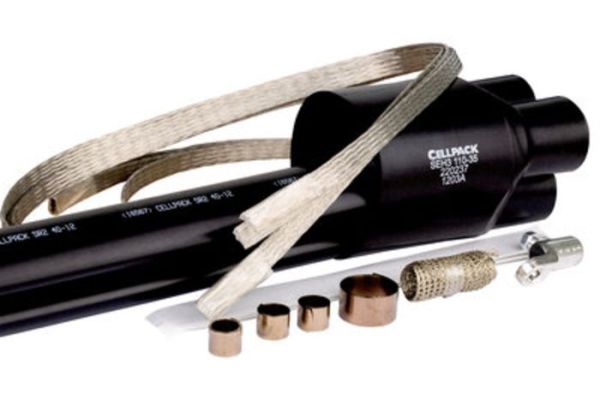

| Lieferumfang | Warmschrumpfschläuche, Aufteilkappe, Haftkitt, Kupfergewebeschlauch, Schraubkabelschuh, Montagekleinmaterial, Montageanleitung | |
|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | |
| Ursprungsland | Deutschland | |
| Zolltarifnummer | 39173900 | |
| EAN/GTIN | 4010311136417 | |
| Verpackungstyp | Stück | Beutel1 |
| Inhaltsmenge | 1 | 1 |
| Mengeneinheit | Stück | Stück |
| Länge (mm) | 1081 | 1081 |
| Breite (mm) | 283 | 283 |
| Höhe (mm) | 115 | 115 |
| Nettogewicht (kg) | 1,194 | 1,194 |
| Bruttogewicht (kg) | 1,194 | 1,194 |
