EGA 25-3

Erdungsgarnitur für Endverschlüsse
für Kabel mit Bandschirm und/oder Armierung
Art. Nr.
143505
Mehr Informationen
Produktfamilie EGA-E
Hauptbeschreibung Erdungsgarnitur für Endverschlüsse
Zusatzbeschreibung für Kabel mit Bandschirm und/oder Armierung

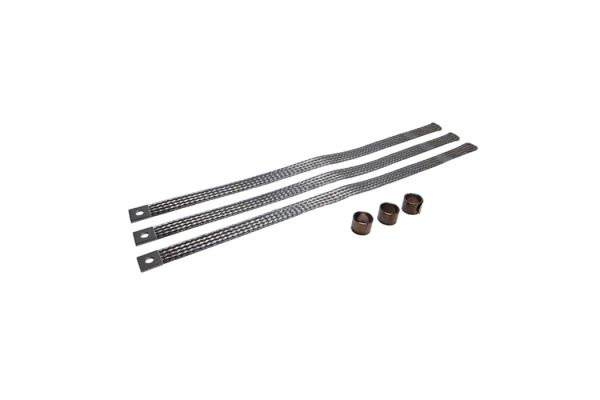

Familienbeschreibung Erdungsgarnituren Typ EGA für Endverschlüsse für 1-Leiter-Kabel mit Kupfer- Bandschirm oder Aluminium-Schirm sowie für 3-Leiter-Kabel ohne Armierung. Bestandteile: 3 flachgewalzte Kupfererdseile und 3 Rollfedern.
Hinweise Für armierte Kabel zusätzliche Rollfeder RF (ZR1/ZR2) separat bestellen (siehe Zubehör).
Eigenschaften Schnelle, einfache und sichere Montage, Sehr gute elektrische Eigenschaften, Hohe mechanische Festigkeit
Anwendungen Erdungsüberführung und -kontaktierung, Für Kabelgarnituren in Gießharz-, Schrumpf- und Aufschiebetechnik, Lötfreie elektrische Verbindungen von metallenen Kabelaufbauelementen (Schirm, Bewehrung, Metallmantel)
Mehr Informationen
Rollfeder Typ RF3
Durchmesser Loch Kupferseil 10,5 mm
Nennquerschnitt Kupferseil 25 mm²
Zusatz Rollfeder ZR1 RF4
Zusatz Rollfeder ZR2 RF6
Länge L 500 mm
Nennquerschnitt 7,2 kV min 150 mm²
Nennquerschnitt 7,2 kV max 500 mm²
Nennquerschnitt 12 kV min 120 mm²
Nennquerschnitt 12 kV max 500 mm²
Nennquerschnitt 17,5 kV min 95 mm²
Nennquerschnitt 17,5 kV max 300 mm²
Nennquerschnitt 24 kV min 70 mm²
Nennquerschnitt 24 kV max 300 mm²
Nennquerschnitt 36 kV min 70 mm²
Nennquerschnitt 36 kV max 240 mm²
Mehr Informationen
Lieferumfang 1 Satz für 3 Phasen: Kupfererdseile, Rollfedern RF
Ursprungsland Frankreich
Zolltarifnummer 74130000
EAN/GTIN 4010311050225
Verpackungstyp Stück Beutel1 Pal. EW
Inhaltsmenge 1 1 300
Mengeneinheit Stück Stück Stück
Länge (mm) 293 293 1200
Breite (mm) 147 147 800
Höhe (mm) 25 25 1130
Nettogewicht (kg) 0,424 0,424 127,2
Bruttogewicht (kg) 0,424 0,424 145,4
