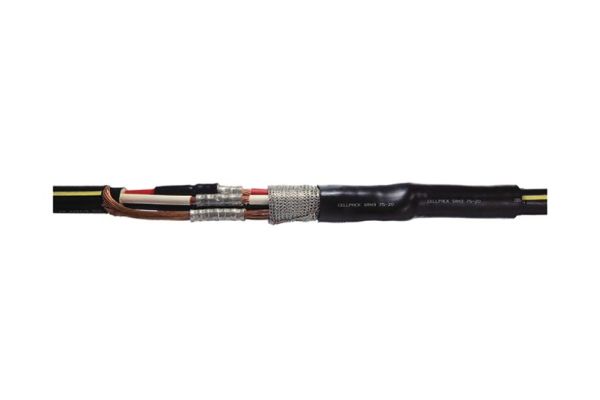

SM 120-240
Warmschrumpf-Universal-Verbindungsmuffe
für Kunststoffkabel und Papier-Massekabel
Art. Nr.
126716
| Produktfamilie | SM, SM-MA |
|---|---|
| Hauptbeschreibung | Warmschrumpf-Universal-Verbindungsmuffe |
| Zusatzbeschreibung | für Kunststoffkabel und Papier-Massekabel |
| Familienbeschreibung | Universell verwendbar zum Verbinden von Kunststoffkabeln mit Isolierungen aus PVC, PE und VPE (z. B. GKN, GN-CLN). Mit Zusatz-Set ZS-PPb zum Herstellen von Ubergängen auf Kabel mit Papierisolierung (GKN-PPb, GN-CLN-PPb). Geeignet für Pressverbinder. |
| Optionales Zubehör | Zusatz-Set ZS-PPb (benötigt bei PPb-Kabeln), Pressverbinder (siehe Verbindungstechnik) |
| Eigenschaften | Kompakte Abmessungen, Großer Leitungs- und Kabelquerschnittsbereich, Beständig gegen chemische Einflüsse, Beständig gegen Erdalkalien, Stabilisiert gegen UV-Strahlen, Frei von lackbenetzungsstörenden Substanzen, Halogenfrei, Querwasserdicht, Hohe elektrische Isolationswerte, Hohe mechanische Festigkeit, Sofort betriebsbereit |
| Anwendungen | Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle, Leerrohre |
| Spannungsebenen | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Prüfnormen | EN 50393 |
| Auswahl Hinweis | Warmschrumpfschlauch als Außenschutz |
| Länge L1 | 1000 mm |
| Nennquerschnitt Kunststoffkabel unarmiert / armiert pro Ader 4x min | 120 mm² |
| Nennquerschnitt Kunststoffkabel unarmiert / armiert pro Ader 4x max | 240 mm² |
| Nennquerschnitt Papier-Massekabel (mit Zusatz-Set ZS-PPb) pro Ader 4x min | 120 mm² |
| Nennquerschnitt Papier-Massekabel (mit Zusatz-Set ZS-PPb) pro Ader 4x max | 240 mm² |
| Lieferumfang | Außenmuffe, Innenmuffen, Innenschutzmuffe (Gürtelmuffe), Kupfer-Gewebeband, Reinigungstuch, Schmirgelleinen, Montageanleitung | ||
|---|---|---|---|
| Haltbarkeit Zusatztexte | Unbegrenzt lagerfähig | ||
| Ursprungsland | Deutschland | ||
| Zolltarifnummer | 39174000 | ||
| EAN/GTIN | 4010311048406 | ||
| Verpackungstyp | Stück | Beutel1 | Pal. EW |
| Inhaltsmenge | 1 | 1 | 20 |
| Mengeneinheit | Stück | Stück | Stück |
| Länge (mm) | 1143 | 1143 | 1200 |
| Breite (mm) | 267 | 267 | 800 |
| Höhe (mm) | 100 | 100 | 770 |
| Nettogewicht (kg) | 1,794 | 1,794 | 35,88 |
| Bruttogewicht (kg) | 1,794 | 1,794 | 54,08 |
