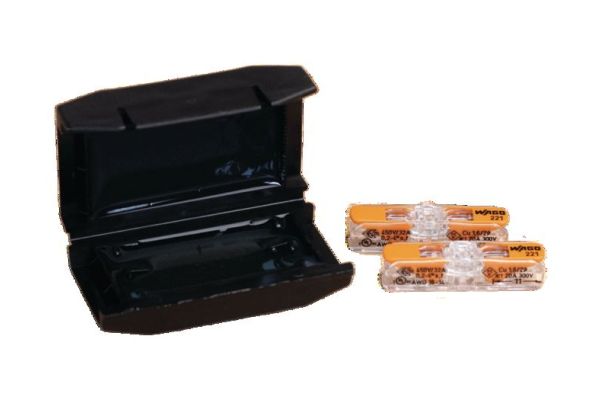

EASY-PROTECT-BULK Inline/2/4
Boîte de gel
avec bornes de raccordement COMPACT Inline de WAGO
N° art.
457772
Famille de produits | EASY-PROTECT INLINE |
---|---|
Description principale | Boîte de gel |
Description supplémentaire | avec bornes de raccordement COMPACT Inline de WAGO |
Description de la famille | Boîtier rempli de gel pour une protection contre l’humidité simple, rapide et sûre des bornes à leviers Inline COMPACT de WAGO |
Copyright | WAGO est une marque déposée par WAGO Verwaltungsgesellschaft mbH |
Notes | À usage unique |
Caractéristiques | Protection de la borne de raccordement COMPACT de WAGO contre l’humidité et la pénétration d’eau selon IPX8, Système homologué VDE selon EN 60998-2, protection sûre contre l'humidité des connecteurs de passage WAGO COMPACT-Inline avec levier, Gel indéformable, sans obligation de marquage et sans silicone, Boîtier résistant aux UV, robuste et réaccessible, Montage rapide, simple et sûr, Prêt à l’emploi et immédiatement prêt à l'usage |
Application | Intérieur et extérieur, Domaine très basse tension sans boîtier supplémentaire, Domaine basse tension avec boîtier supplémentaire (respecter la double isolation/classe de protection II !) |
Niveau de tension | U0/U (Um) 0,6/1 (1,2) kV |
---|---|
Norme | EN 60998-2 |
Housing type | 2 |
Number of housing | 12 Pièces |
Connector type | 221-2411 |
Number of connector | 24 Pièces |
Longueur L | 32,7 mm |
Largeur B | 56,9 mm |
Hauteur H | 17,8 mm |
Nominal cross section min | 0,2 mm² |
Nominal cross section max | 4 mm² |
IP protection class | IPX8 |
IP protection class (associated standard) | IEC 60529 |
Housing colour | noir |
Matériau du boîtier | Polypropylène |
Closure type | Enclenchement |
Wiring direction | Deux côtés |
Couleur de gel | Jaunâtre translucide |
Matériau du gel | Polyuréthane |
Voltage range | 450 V |
Voltage range (associated standard) | IEC 60998-2 |
Flammability class housing | V2 |
Flammability class housing (associated standard) | UL 94 |
Rated surge voltage | 4 kV |
Rated surge voltage (associated standard) | IEC 60998-2 |
Rated current | 32 A |
Rated current (associated standard) | IEC 60998-2 |
Rated current WAGO Klemme 221 | 41 A |
Ambient temperature (operation) | 85 °C |
Ambient temperature (operation) (associated standard) | IEC 60998-2 |
Operating temperature range max | 105 °C |
Operating temperature range (associated standard) | IEC 60998-2 |
Dielectric strength | ≥ 15 kV/mm |
Dielectric strength (associated standard) | IEC 60243-1 |
Volume de livraison | Boîte avec gel préinstallé, Connecteurs de passage WAGO COMPACT-Inline | |||
---|---|---|---|---|
Conservation textes supplémentaires | Stockage illimité | |||
Température de stockage min | 0 °C | |||
Température de stockage max | 40 °C | |||
Pays d'origine | Italie | |||
Numéro de tarif douanier | 85369010 | |||
EAN/GTIN | 4010311201634 | |||
Alternative unité de mesure | Pièce | Carton | Paquet | Pal. UU |
Quantité de base | 1 | 1 | 1 | 200 |
Base unité de mesure | Pièce | Pièce | Pièce | Pièce |
Longueur (mm) | 207 | 207 | 207 | 1200 |
Largeur (mm) | 157 | 157 | 157 | 800 |
Hauteur (mm) | 48 | 48 | 48 | 550 |
Poids net (kg) | 0,36 | 0,36 | 0,36 | 72 |
Poids brut (kg) | 0,36 | 0,36 | 0,36 | 90,2 |
