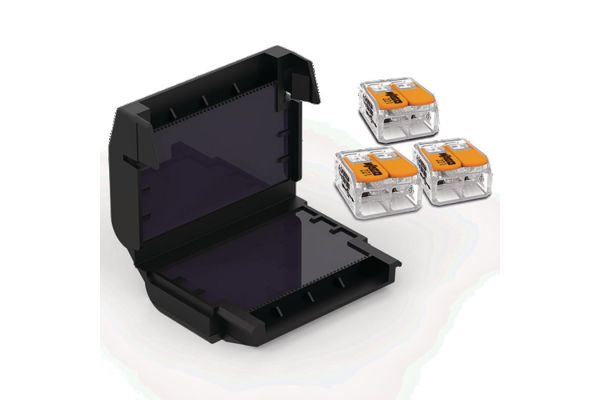

EASY-PROTECT 632
Boîte de gel
avec bornes de raccordement COMPACT de WAGO
N° art.
410360
| Famille de produits | EASY-PROTECT |
|---|---|
| Description principale | Boîte de gel |
| Description supplémentaire | avec bornes de raccordement COMPACT de WAGO |
| Description de la famille | Boîtier rempli de gel pour une protection contre l’humidité simple, rapide et sûre des bornes de raccordement COMPACT de WAGO |
| Copyright | WAGO est une marque déposée par WAGO Verwaltungsgesellschaft mbH |
| Notes | À usage unique |
| Caractéristiques | Protection de la borne de raccordement COMPACT de WAGO contre l’humidité et la pénétration d’eau selon IPX8, Système homologué VDE selon EN 60998-2, agréé pour les bornes de raccordement COMPACT de WAGO de type 221, Gel indéformable, sans obligation de marquage et sans silicone, Boîtier résistant aux UV, robuste et réaccessible, Montage rapide, simple et sûr, Prêt à l’emploi |
| Applications | Intérieur et extérieur, Domaine très basse tension sans boîtier supplémentaire, Domaine basse tension avec boîtier supplémentaire (respecter la double isolation/classe de protection II !) |
| Niveau de tension | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normes d'essai | EN 60998-2 |
| Type du boîtes | 6 |
| Nombre de boîtes gel | 1 Pièces |
| Type du bornes | 221-612 |
| Nombre de bornes | 3 Pièces |
| Longueur L | 40,1 m |
| Largeur B | 66,4 mm |
| Hauteur H | 21,3 mm |
| Section nominale min | 0,5 mm² |
| Section nominale max | 6 mm² |
| Classe de protection IP | IPX8 |
| Classe de protection IP (associated standard) | IEC 60529 |
| Couleur du boîtier | noir |
| Matériau du boîtier | Polypropylène |
| Type de fermeture | Enclenchement |
| Sens de câblage | Unilatéral |
| Couleur de gel | Jaunâtre translucide |
| Matériau du gel | Polyuréthane |
| Plage de tension | 450 V |
| Plage de tension (associated standard) | IEC 60998-2 |
| Classe d‘inflammabilité du boîtier | V2 |
| Classe d‘inflammabilité du boîtier (norme associée) | UL 94 |
| Tension de choc assignée | 4 kV |
| Tension de choc assignée (norme associée) | IEC 60998-2 |
| Courant assigné | 32 A |
| Courant assigné (norme associée) | IEC 60998-2 |
| Courant assigné borne de raccordement COMPACT de WAGO 221 | 41 A |
| Température ambiante (service) | 85 °C |
| Température ambiante (service) (associated standard) | IEC 60998-2 |
| Operating temperature range max | 105 °C |
| Température d‘utilisation permanente max | 105 °C |
| Operating temperature range (associated standard) | IEC 60998-2 |
| Température d‘utilisation permanente (norme associée) | IEC 60998-2 |
| Température de montage min | 0 °C |
| Température de montage max | 40 °C |
| Rigidité diélectrique | ≥ 15 kV/mm |
| Rigidité diélectrique (associated standard) | IEC 60243-1 |
| Volume de livraison | Boîte avec gel préinstallé, Borne de raccordement COMPACT de WAGO type 221 | ||||
|---|---|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||||
| Température de stockage min | 0 °C | ||||
| Température de stockage max | 40 °C | ||||
| Pays d'origine | Italie | ||||
| Numéro de tarif douanier | 85369010 | ||||
| EAN/GTIN | 4010311189864 | ||||
| Type d'emballage | Pièce | Boîte | Paquet | Carton | Pal. UU |
| Quantité de contenu | 1 | 1 | 1 | 50 | 2500 |
| Unité de mesure | Pièce | Pièce | Pièce | Pièce | Pièce |
| Longueur (mm) | 200 | 200 | 200 | 340 | 1200 |
| Largeur (mm) | 80 | 80 | 80 | 260 | 800 |
| Hauteur (mm) | 30 | 30 | 30 | 200 | 1150 |
| Poids net (kg) | 0,059 | 0,059 | 0,059 | 2,95 | 147,5 |
| Poids brut (kg) | 0,059 | 0,059 | 0,059 | 3,2 | 170 |
