M 3 GG

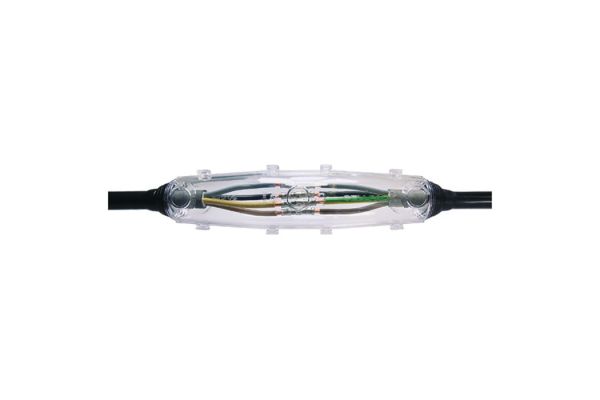

Boîte de jonction avec résine à couler

pour câbles à isolation synthétique et câbles de signalisation

N° art.

353740

Demande

Ajouter à ma liste d’envie

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Description du produit

Plus d’information
Famille de produits	M...GG
Description principale	Boîte de jonction avec résine à couler
Description supplémentaire	pour câbles à isolation synthétique et câbles de signalisation
Description de la famille	Pour connecter des câbles basse tension à isolation synthétique PVC, PE, XLPE et EPR (par ex. N(A)YY, NYM, TT, RO2V). Avec résine à couler PUR GG résistante à l‘hydrolyse. Pour manchons à sertir ou à visser. Pour conducteurs en cuivre et aluminium.
Notes	Transfert d‘armure pour câbles armés sur demande.
Accessoire en option	Nettoyant UNIVERSAL CLEANER 121 (voir Accessoires), Connexion de continuité d'écran SVL (voir Accessoires), Manchons (voir Connectique)
Caractéristiques	Dimensions compactes, Visibilité de la connexion avant coulée, Coquilles en matière plastique transparente de grande qualité et résistantes aux chocs, Résistant aux influences chimiques, Stabilisé contre les rayons UV, Résistant aux terres alcalines, Étanche longitudinalement et transversalement, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr
Applications	Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation

Données techniques

Plus d’information
Niveau de tension	U0/U (Um) 0,6/1 (1,2) kV
Normes d'essai	EN 50393
Longueur L	355 mm
Hauteur H	80 mm
Diamètre D	70 mm
Section nominale Câble à isolation synthétique non armé par conducteur 1x max	400 mm²
Section nominale Câble à isolation synthétique non armé par conducteur 2x max	120 mm²
Section nominale Câble à isolation synthétique non armé par conducteur 3x max	95 mm²
Section nominale Câble à isolation synthétique non armé par conducteur 4x max	70 mm²
Section nominale Câble à isolation synthétique non armé par conducteur 5x max	50 mm²
Diamètre câble max	42 mm
Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 3x max	50 mm²
Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 4x max	50 mm²
Section nominale Câble à isolation synthétique armé par conducteur mm² 3x	50 mm²
Section nominale Câble à isolation synthétique armé par conducteur 4x min	35 mm²
Section nominale Câble à isolation synthétique armé par conducteur 4x max	50 mm²
Câble de signalisation et de contrôle 0,75 mm² Nombre de conducteurs	200 Pièces
Câble de signalisation et de contrôle 1,5 mm² Nombre de conducteurs	133 Pièces
Câble de signalisation et de contrôle 0,4 mm Nombre de conducteurs doubles min	300 Pièces
Câble de signalisation et de contrôle 0,4 mm Nombre de conducteurs doubles max	300 Pièces
Câble de signalisation et de contrôle 0,6 mm Nombre de conducteurs doubles min	150 Pièces
Câble de signalisation et de contrôle 0,6 mm Nombre de conducteurs doubles max	150 Pièces
Câble de signalisation et de contrôle 0,8 mm Nombre de conducteurs doubles min	100 Pièces
Câble de signalisation et de contrôle 0,8 mm Nombre de conducteurs doubles max	120 Pièces

Données logistiques

Plus d’information
Volume de livraison	Entonnoir de remplissage et d‘évacuation d‘air, Résine à couler PUR GG résistante à l‘hydrolyse, Emballée dans un sachet bi sac pratique et facile à utiliser, Coquilles transparentes, Ruban d‘isolation PVC, Gants de protection, Instructions de montage
Conservation	24 Mois
Température de stockage min	15 °C
Température de stockage max	35 °C
Pays d'origine	Allemagne
Numéro de tarif douanier	39095090
EAN/GTIN	4010311171050
Type d'emballage	Pièce	Boîte	Pal. UU
Quantité de contenu	1	1	70
Unité de mesure	Pièce	Pièce	Pièce
Longueur (mm)	421	421	1200
Largeur (mm)	232	232	800
Hauteur (mm)	89	89	1130
Poids net (kg)	1,866	1,866	130,62
Poids brut (kg)	1,866	1,866	148,82

Téléchargements

M 3 GG
