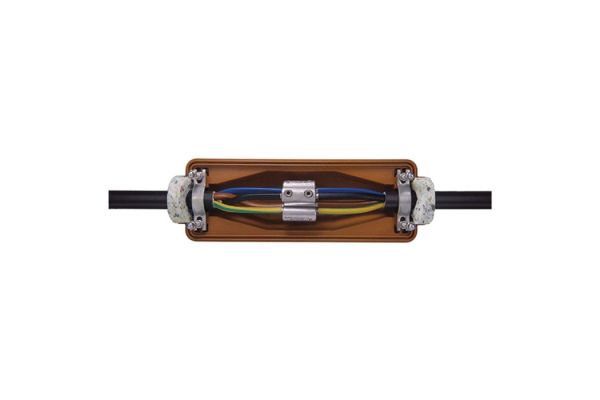

PVS 5 GG
Boîte de jonction avec résine à couler
avec renfort de traction pour câbles à isolation synthétique
N° art.
335567
| Famille de produits | PV, PVM, PVS…GG |
|---|---|
| Description principale | Boîte de jonction avec résine à couler |
| Description supplémentaire | avec renfort de traction pour câbles à isolation synthétique |
| Description de la famille | Pour connecter des câbles basse tension à isolation synthétique PVC, PE, XLPE et EPR (par ex. N(A)YY, TT). Avec résine à couler PUR GG résistante à l‘hydrolyse. Pour manchons à sertir ou à visser. Pour conducteurs en cuivre et aluminium. |
| Accessoire en option | Nettoyant UNIVERSAL CLEANER 121 (voir Accessoires), Manchons (voir Connectique) |
| Caractéristiques | Dimensions compactes, Renfort de traction intégré, Coquilles en matière plastique brune de grande qualité et résistantes aux chocs, Résistant aux influences chimiques, Stabilisé contre les rayons UV, Résistant aux terres alcalines, Étanche longitudinalement et transversalement, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr, Grande ouverture pour un coulage facile, Renfort de traction intégré |
| Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation |
| Niveau de tension | U0/U (Um) 0,6/1 (1,2) kV |
|---|---|
| Normes d'essai | EN 50393 |
| Longueur L | 642 mm |
| Hauteur H | 160 mm |
| Diamètre D | 136 mm |
| Section nominale Câble à isolation synthétique non armé par conducteur 3x min | 95 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 3x max | 150 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 4x min | 95 mm² |
| Section nominale Câble à isolation synthétique non armé par conducteur 4x max | 150 mm² |
| Diamètre câble max | 48 mm |
| Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 3x max | 150 mm² |
| Section nominale câble à isolation synthétique avec conducteur concentrique par conducteur 4x max | 120 mm² |
| Volume de livraison | Pièces d‘étanchéité préformée, Résine à couler PUR GG résistante à l‘hydrolyse, Emballée dans un sachet bi sac pratique et facile à utiliser, Coquilles, Bloc serre-câble, Gants de protection, Instructions de montage | ||
|---|---|---|---|
| Conservation | 24 Mois | ||
| Température de stockage min | 15 °C | ||
| Température de stockage max | 35 °C | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39095090 | ||
| EAN/GTIN | 4010311165059 | ||
| Type d'emballage | Pièce | Boîte | Pal. EU |
| Quantité de contenu | 1 | 1 | 20 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 723 | 723 | 1200 |
| Largeur (mm) | 233 | 233 | 800 |
| Hauteur (mm) | 230 | 230 | 1130 |
| Poids net (kg) | 9,99 | 9,99 | 199,8 |
| Poids brut (kg) | 9,99 | 9,99 | 228,8 |
