CAESK-F 24kV 400-500

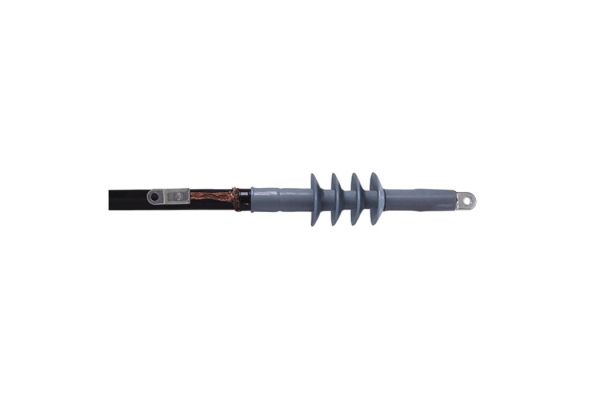

Extrémité unipolaire extérieure enfilables
avec cosses à visser pour câbles unipolaires à isolation synthét.
N° art.
289909
Plus d’information
Famille de produits CAESK-F
Description principale Extrémité unipolaire extérieure enfilables
Description supplémentaire avec cosses à visser pour câbles unipolaires à isolation synthét.
Description de la famille Les extrémités Contrax CAESK-F conviennent à tous les câbles unipolaires à isolation synthétique (PE, XLPE, EPR), avec différents types de couches semi-conductrices (graphitée, extrudée, pelable ou non), différents types d’écrans (fils ou ruban), pour une tension maximale du réseau de 36 kV. Avec cosses à visser.
Notes Pour les câbles présentant une Um = 7,2 kV, veuillez vérifier pour cela le diamètre minimal sur isolant.
Accessoire en option Garniture de mise à la terre type EGA pour les câbles à é cran ruban (voir Connectique)
Caractéristiques Montage rapide, simple et sûr grâce aux éléments enfilables en silicone, Large plage de sections, Mise en service immédiate
Applications Extérieur
Plus d’information
Niveau de tension U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV
Normes d'essai CENELEC HD 629.1
Longueur L 410 mm
Diamètre sur l’isolation du conducteur, après avoir retiré la couche semi-conductrice extérieure min 32,3 mm
Nombre de jupes par phase 4 Pièces
Diamètre jupe 97 mm
Section nominale 24 kV min 400 mm²
Section nominale 24 kV max 500 mm²
Plus d’information
Volume de livraison 3 x Extrémités unipolaires enfilables en silicone, à répartition de champ intégré, Gaine en silicone, Cosses à visser pour conducteur principal, Ruban mastic d‘étanchéité, Matériel de montage, Instructions de montage
Conservation textes supplémentaires Stockage illimité
Pays d'origine Allemagne
Numéro de tarif douanier 85469090
EAN/GTIN 4010311149202
Type d'emballage Pièce Carton Pal. UU
Quantité de contenu 1 1 36
Unité de mesure Pièce Pièce Pièce
Longueur (mm) 420 420 1200
Largeur (mm) 250 250 800
Hauteur (mm) 140 140 1130
Poids net (kg) 3,151 3,151 113,436
Poids brut (kg) 3,151 3,151 131,636
