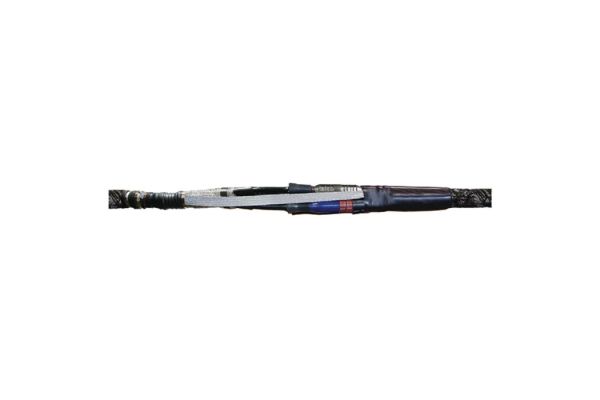

CHMPPR3 17kV 240-400
Boîte de jonction
pour câbles à ceinture / câbles du H-type jusqu‘à 17,5 kV
N° art.
197660
| Famille de produits | CHMPPR3 |
|---|---|
| Description principale | Boîte de jonction |
| Description supplémentaire | pour câbles à ceinture / câbles du H-type jusqu‘à 17,5 kV |
| Description de la famille | Les jonctions Hybrid CHMPPR3 conviennent pour les câbles tripolaires à isolation en papier imprégné métallisé (Hoechstaedter) ou à isolation en papier imprégné à ceinture, jusqu‘à 17,5 kV. Pour manchons à sertir. |
| Accessoire en option | Manchons à sertir (voir Connectique) |
| Caractéristiques | Large plage de sections, Montage rapide, simple et sûr, Mise en service immédiate |
| Application | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation, Conduits |
| Niveau de tension | U0/U (Um) 6/10 (12) kV - 8,7/15 (17,5) kV |
|---|---|
| Norme | DIN VDE 0278-629-2 |
| Diameter Connector 12kV max | 42 mm |
| Diameter Connector 17,5kV max | 42 mm |
| Length Connector 12kV max | 170 mm |
| Length Connector 17,5kV max | 170 mm |
| Longueur L | 1400 mm |
| Nominal cross section 12 kV min | 300 mm² |
| Nominal cross section 12 kV max | 400 mm² |
| Nominal cross section 17,5 kV min | 240 mm² |
| Nominal cross section 17,5 kV max | 400 mm² |
| Volume de livraison | Extrémité, Gaine de protection extérieure thermorétractable à paroi épaisse avec adhésif thermofusible, Gaine de barrière à l‘huile, Tresse de mise à la terre, Gaines thermorétractables, Tresse de cuivre, Matériel de montage, Ressort de contact, Ruban de remplissage bleu, Ruban mastic d‘étanchéité, Ruban ignifuge, Instructions de montage | ||
|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39269097 | ||
| EAN/GTIN | 4010311051970 | ||
| Quantité alternative | 1 | 1 | 1 |
| Alternative unité de mesure | Pièce | Carton | Pal. UU |
| Quantité de base | 1 | 1 | 8 |
| Base unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 1112 | 1112 | 1200 |
| Largeur (mm) | 322 | 322 | 800 |
| Hauteur (mm) | 205 | 205 | 1130 |
| Poids net (kg) | 7,584 | 7,584 | 60,672 |
| Poids brut (kg) | 7,584 | 7,584 | 78,872 |
