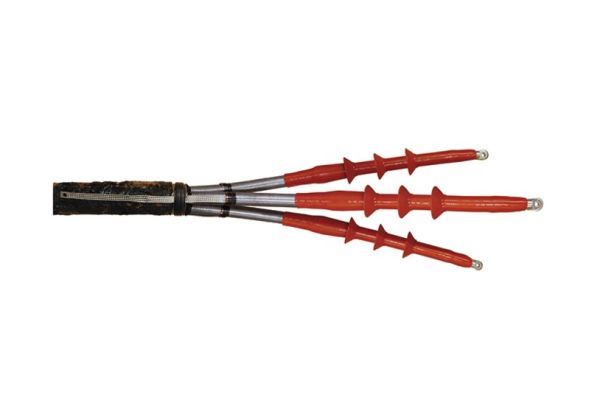

CHEP(3Pb)-3F 24kV 16-35
Extrémité extérieure
pour câbles triplomb de 24 à 36 kV (câble à masse non migrante)
N° art.
197567
| Famille de produits | CHEP(3Pb)-3F |
|---|---|
| Description principale | Extrémité extérieure |
| Description supplémentaire | pour câbles triplomb de 24 à 36 kV (câble à masse non migrante) |
| Description de la famille | Les extrémités Hybrid CHEP(3Pb)-3F conviennent pour les raccordements de tous câbles tripolaires à isolation en papier imprégné triplomb, de 24 jusqu‘à 36 kV (uniquement câbles à masse non migrante). Pour cosses à sertir ou à visser. |
| Notes | Veuillez nous contacter pour les câbles à huile fluide. |
| Accessoire en option | Cosses (voir Connectique) |
| Caractéristiques | Combinaison de composants enfilables et thermorétractables, Large plage de sections, Montage rapide, simple et sûr, Mise en service immédiate |
| Applications | Extérieur |
| Niveau de tension | U0/U (Um) 12/20 (24) kV - 12,7/22 (24) kV |
|---|---|
| Normes d'essai | DIN VDE 0278-629-2 |
| Longueur L | 600 mm |
| Diamètre sur l’isolation du conducteur, après avoir retiré la couche semi-conductrice extérieure min | 12,2 mm |
| Nombre de jupes par phase | 3 Pièces |
| Diamètre jupe | 80 mm |
| Section nominale 24 kV min | 16 mm² |
| Section nominale 24 kV max | 35 mm² |
| Volume de livraison | Extrémité résistante aux intempéries,, Gaine thermorétractable résistante au courant de cheminement, Jupes en silicone, Gaine de barrière à l‘huile, Tresse de mise à la terre, Ressort de contact, Ruban mastic d‘étanchéité, Répartiteur de champ et résistant à l‘huile ruban de remplissage bleu, Instructions de montage | ||
|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 85469090 | ||
| EAN/GTIN | 4010311051154 | ||
| Type d'emballage | Pièce | Carton | Pal. UU |
| Quantité de contenu | 1 | 1 | 42 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 730 | 730 | 1200 |
| Largeur (mm) | 165 | 165 | 800 |
| Hauteur (mm) | 157 | 157 | 1130 |
| Poids net (kg) | 2,053 | 2,053 | 86,226 |
| Poids brut (kg) | 2,053 | 2,053 | 104,426 |
