H 5-SYS 70-150 UWR

Boîte de dérivation avec résine à couler pour bâtiments
avec borne de dérivation pour câbles non armés à isolation syntét.
N° art.
195816
Demande
Ajouter à ma liste d’envie

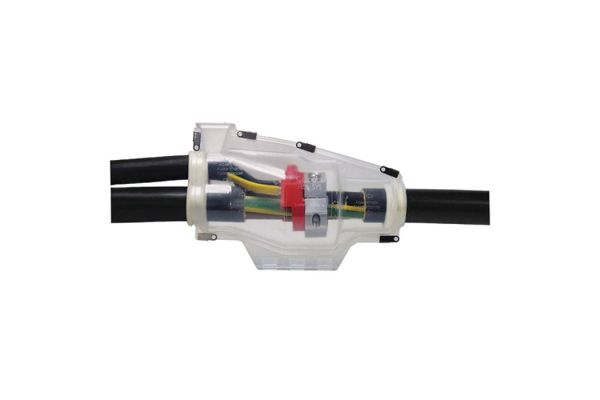

main product photo
Plus d’information
Famille de produits H 5-SYS...UWR
Description principale Boîte de dérivation avec résine à couler pour bâtiments
Description supplémentaire avec borne de dérivation pour câbles non armés à isolation syntét.
Description de la famille Pour dériver les câbles basse tension à isolation synthétique PVC, PE et XLPE (par ex. N(A)YY, GN-CLN, RO2V…). Avec résine à couler PUR UWR résistante à l‘hydrolyse. Avec borne de dérivation compacte. Pour conducteurs en cuivre et aluminium.
Notes La Commission Européenne a modifié l'Annexe XVII du Règlement REACH (CE) (nouvel article n° 74), par le Règlement (UE) n° 2020/1149, entré en vigueur le 24 août 2020. Selon le nouveau Règlement REACH, une formation spécifique sera obligatoire à partir du 24 août 2023, avant toute utilisation industrielle ou professionnelle des diisocyanates, colles et produits d'étanchéité. Toutes les informations relatives aux outils et aux offres de formation, sur l'utilisation et la manipulation en toute sécurité des diisocyanates, sont disponibles sur le site web de l'ISOPA/ALIPA https://www.safeusediisocyanates.eu/
Accessoire en option Nettoyant UNIVERSAL CLEANER 121 (voir Accessoires)
Caractéristiques Optimisé pour un connecteur avec une géométrie de contact spécifique, avec bornes de dérivation visibles, Convient pour un coulage avec un tangage jusqu‘à 45° ou un roulis jusqu‘ à 45°, Coquilles en matière plastique transparente de grande qualité et résistantes aux chocs, Résistant aux influences chimiques, Stabilisé contre les rayons UV, Résistant aux terres alcalines, Haute isolation électrique, Haute tenue mécanique, Mise en service immédiate, Montage rapide, simple et sûr, Grande ouverture pour un coulage facile, Installation possible sous tension
Applications Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation
Données techniques
Plus d’information
Niveau de tension U0/U (Um) 0,6/1 (1,2) kV
Normes d'essai EN 50393
Longueur L 270 mm
Hauteur H 180 mm
Diamètre D 110 mm
Diamètre câble câble principal min 46 mm
Diamètre câble câble de dérivation min 36 mm
Section nominale Câble principal SE Câble à isolation synthétique non armé par conducteur 4x min 95 mm²
Section nominale Câble principal SE Câble à isolation synthétique non armé par conducteur 4x max 150 mm²
Section nominale Câble principal SM Câble à isolation synthétique non armé par conducteur 4x min 70 mm²
Section nominale Câble principal SM Câble à isolation synthétique non armé par conducteur 4x max 120 mm²
Section nominale Câble de dérivation Câble à isolation synthétique non armé par conducteur 4x min 16 mm²
Section nominale Câble de dérivation Câble à isolation synthétique non armé par conducteur 4x max 50 mm²
Données logistiques
Plus d’information
Volume de livraison Résine à couler PUR résistante à l‘hydrolyse type UWR, Emballée dans un sachet bi sac pratique et facile à utiliser, Coquilles transparentes, Ruban mastic d‘étanchéité, Gants de protection, Borne de dérivation compacte HE 1/70/150, Instructions de montage
Conservation 24 Mois
Pays d'origine Allemagne
Numéro de tarif douanier 39095090
EAN/GTIN 4010311049885
Type d'emballage Pièce Boîte Pal. UU
Quantité de contenu 1 1 50
Unité de mesure Pièce Pièce Pièce
Longueur (mm) 364 364 1200
Largeur (mm) 219 219 800
Hauteur (mm) 177 177 1130
Poids net (kg) 2,59 2,59 129,5
Poids brut (kg) 2,59 2,59 147,7
