SMH3 50-150 MS6

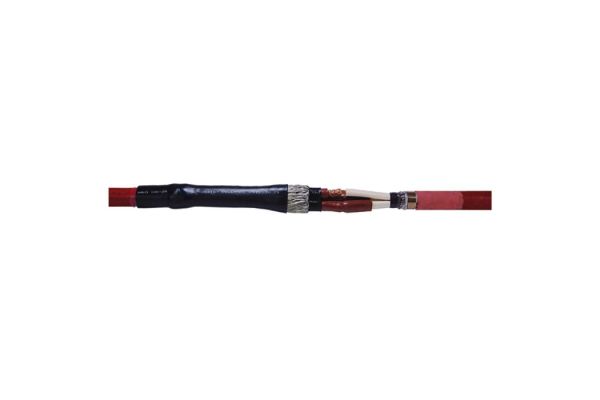

Boîte de jonction tripolaire
pour câbles tripolaires armés à isolation synthét. jusqu‘à 7,2 kV
N° art.
145633
| Famille de produits | SMH3...MS6 |
|---|---|
| Description principale | Boîte de jonction tripolaire |
| Description supplémentaire | pour câbles tripolaires armés à isolation synthét. jusqu‘à 7,2 kV |
| Description de la famille | Les boî tes de jonction SMH3…MS6 conviennent aux câ bles tripolaires à ceinture, à isolation synthé tique (PVC, PE, XLPE, EPR), sans couche semi-conductrice. Elles permettent de connecter des câ bles de diffé rents types, diffé rentes sections et natures de conducteurs. Pour manchons à sertir. |
| Accessoire en option | Manchons (voir Connectique) |
| Caractéristiques | Dimensions compactes, Large plage de sections, Mise en service immédiate, Haute tenue mécanique, Montage rapide, simple et sûr |
| Applications | Intérieur, Extérieur, Milieu souterrain, Eau, Conduits d‘installation |
| Niveau de tension | U0/U (Um) 3,6/6 (7,2) kV - 3,8/6,6 (7,2) kV |
|---|---|
| Diamètre Connecteur max | 25 mm |
| Longueur Connecteur 12kV max | 135 mm |
| Longueur L | 1000 mm |
| Section nominale Câble à isolation synthétique armé min | 50 mm² |
| Section nominale Câble à isolation synthétique armé max | 150 mm² |
| Volume de livraison | Gaine de protection extérieure thermorétractable à paroi épaisse avec adhésif thermofusible, Manchon pour gaine inté rieure, Tresse tubulaire de cuivre, Ressort de contact, Lingette de nettoyage, Toile émeri, Instructions de montage | ||
|---|---|---|---|
| Conservation textes supplémentaires | Stockage illimité | ||
| Pays d'origine | Allemagne | ||
| Numéro de tarif douanier | 39173900 | ||
| EAN/GTIN | 4010311004297 | ||
| Type d'emballage | Pièce | Sachet1 | Pal. UU |
| Quantité de contenu | 1 | 1 | 10 |
| Unité de mesure | Pièce | Pièce | Pièce |
| Longueur (mm) | 1043 | 1043 | 1200 |
| Largeur (mm) | 174 | 174 | 800 |
| Hauteur (mm) | 152 | 152 | 770 |
| Poids net (kg) | 1,289 | 1,289 | 12,89 |
| Poids brut (kg) | 1,289 | 1,289 | 31,09 |
